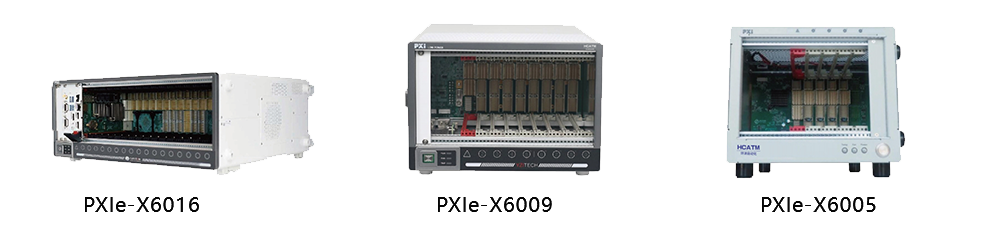

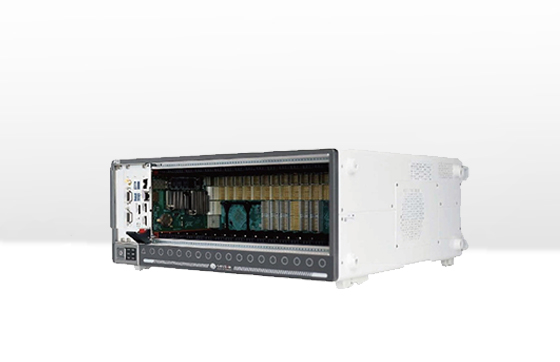

4U高度，1系統主控槽+1系統時鐘槽+5混合外設槽+11PXle外設槽位，較高支持PXle Gen3.0x8外設模塊

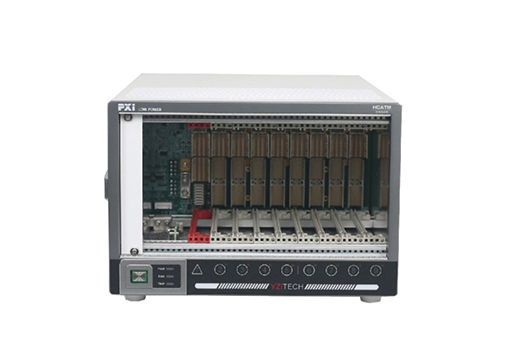

4U高度，9個槽位:1個系統主控槽，8個混合外設槽

+12V/120A，+5V/80A，+3.3V/120A;

總輸出不超過1600W

+12V/83A,+5V/25A,+3.3V/25A;

總輸出不超過1000

+3.3V/20A,+5V/20A,+12V/30A;

總輸出400W

1.配置1個集中智能監控模塊，對外和應用主機通信，對內監控整機配電、風扇、溫度傳感器等系統FRU單元狀態，并實現相關PXIE系統配置

2.智能監控模塊支持千兆以太網、RS232、RS485和IC通訊接口，并提供自定義管理協議

3.槽位狀態智能指示燈設計，動態標明槽位狀態(選配)

1.模塊化隔離散熱風道設計

2.單板槽位，后部進前上部出“L型”推風式散熱風道設計，系統配置三個高性能的12038風扇(230CFM)實現高性能的單板散熱

3.PCle交換芯片風扇散熱，右進左出式“一字型”推拉式散熱風道設計

4.電源模塊自帶風扇散熱，右進左出式“一字型”散熱風道設計

5.三種風扇控制模式:主控板控制模式、自適應散熱模式、手動撥碼設置定速模式

1.配置1個集中智能監控模塊，對外和應用主機通信，對內監控整機配電、風扇、溫度傳感器等系統FRU單元狀態，并實現相關PXIE系統配置;

2.智能監控模塊對外支持1路Type-C形態的機箱管理串口1路DB9形態的系統主控外接配置口，并提供自定義管理協議;

3.槽位狀態智能指示燈設計，動態標明槽位狀態(選配)

2.單板槽位，前下部進，前上部出”1字型”推風式散熱風道設計，系統配置2個高性能的12025風扇(180CFM)實現高性能的單板散熱

3.PCle交換芯片風扇散熱，右進左出式“一字型”推拉式散熱風道設計

4.電源模塊自帶風扇散熱，右進左出式“一字型”散熱風道設計

5.三種風扇控制模式:主控板控制模式、自適應散熱模式、手動撥碼設置定速模式

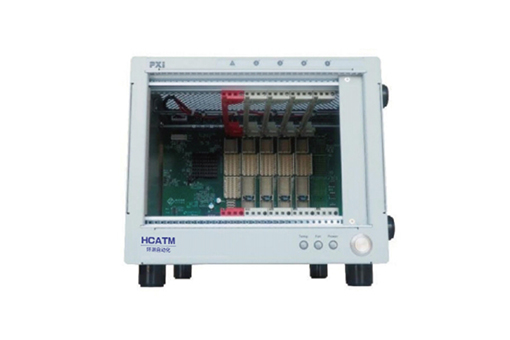

1.系統控制器插槽是一個固定的PCle 4-Link配置。鏈路1、2和3分別連接到槽2、槽3和槽4。鏈路4被路由到PCIe交換機，并從下游連接到插槽5和PCI總線。機箱可以容納較大4槽寬度PXle控制器;

2.提供四種混合外圍插槽。每個外設插槽PCle鏈路都可以支持Gen3x4(PXle-2315G3)或Gen2x4(PXle-2315G2)，提供4GB/s或2GB/s的較大單方向帶寬。并且每個外設插槽還可以支持32位PCB總線，提供較大的132MB/S的單方向帶寬;

3.所有插槽共享8條觸發線，外圍模塊可以通過觸發總線發送觸發器或時鐘，以同步數據采集操作;

4.本地總線是一個菊花鏈總線，將每個外圍槽與相鄰的外圍槽連接到左右，的外圍槽之間。通過由PXI本地總線6信號到相鄰的外圍槽之間。

2.對于PXI/PXIe模塊冷卻，底盤底部有兩個風扇從機箱底部排氣，排入機箱頂部;

3.在電源冷卻時，電源的風扇從右側吸入冷空氣，然后通過底盤的左側和背面排出;

4.風扇支持AUTO和HIGH兩種模式。
