PXIe系列模塊
PXIe系列模塊

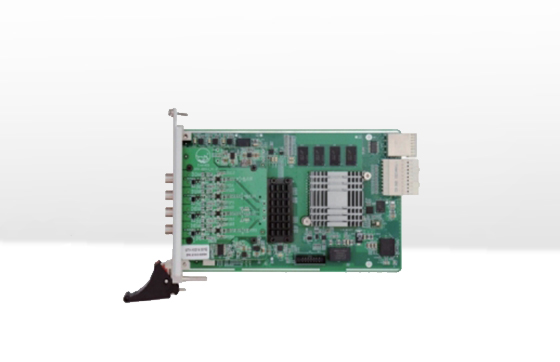

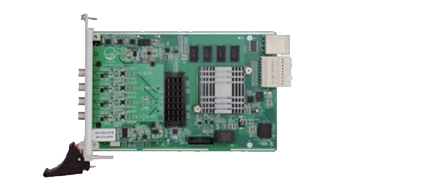

PXIe-4100-VACC 隔離電壓/IEPE輸入模塊
● 4通道/模塊
● 采樣率：10MS/s，是瞬態記錄的完美選擇
● 支持IEPE和電壓信號采集
● 采用高隔離設計，隔離電壓可達1000V
模塊規格
| PXIe-4100-VACC 系列規格 | |
| 輸入通道 | PXIe-4100-VACC |
| 采樣率/分辨率 | 10MS/s；16-bit |
| 精度 | 0.05%讀數 |
| ADC類型 | SAR(逐次逼近) |
| 輸入耦合 | DC;AC:0.16Hz |
| 輸入范圍 電壓/IEPE | ±50V/±10V |
| 輸入噪聲（5mV范圍） | 10μVpp |
| 輸入阻抗 | 1MΩ |
| 輸入偏置電流 | ＜10nA |
| 輸入耦合 | DC;AC:1Hz |
| 零點漂移 | 典型 0.3 μV/°C+ 10 ppm 量程 較大值 15μV/°C+20 ppm 量程 |
| 通道相位差 | 0.02° * fin [kHz] + 0.1° |
| IEPE 激勵 | 4mA或8mA，電壓24V |
| 線性度 | 典型0.01 % |
| 隔離阻抗 | 隔離電阻 >1 GΩ; 隔離電容通常為 15 PF |
| 隔離電壓 | 1000 V |

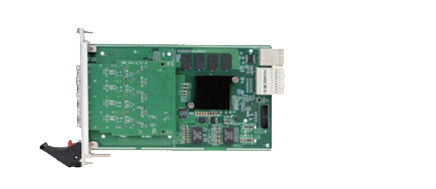

PXIe-4100-X 多功能采集模塊
● 采樣率:每通道20kS/s-100kS/s;
● 輸入類型:電壓±50V，橋路，電阻，RTD, IEPE，電流;
● 隔 離：300 VDC/不隔離;
● 每通道電路中設計了兩個24位DELTA-SIGMA ADC,具有高于144dB動態范圍.
模塊規格
| 通用規范 | ||
| 輸入通道 | PXle-4100-X 4通道多功能采集采用航插連接器 | |
| 定制版本 | ||
| 采樣率/分辨率 | 20kS/s-100kS/s；24-bit | |
| 精度 | 0.05%讀數 | |
| 隔離可選 | 300 VDC 無隔離 | |
| 輸入類型 | 范圍 | 支持傳感器 |
| 電壓 | ±50V | 各種輸出電壓信號的傳感器 |
| IEPE | ±10V | IEPE傳感器 |
| 橋路 | 0-1000000微應變 | 半橋、全橋、1/4橋傳感器 |
| 電阻 | 10 Ω to 30 kΩ | 電阻溫度檢測:Pt100, Pt200, Pt300, Pt500,Pt1000 |
| 電流 | ±20 mA | 4至20 mA傳感器;回路供電傳感器 |
| 傳感器激勵 | 每通道提供24VDC激勵電壓 | |
| 通道相位差 | <20 nsec | |
| 環境規范 工作溫度 | 0 to +45 °C | |
| 儲存溫度 | 20 to +70 °C | |
| 濕度 | 5 to 95 % 非冷凝 | |
| 板載內存：512MB | ||

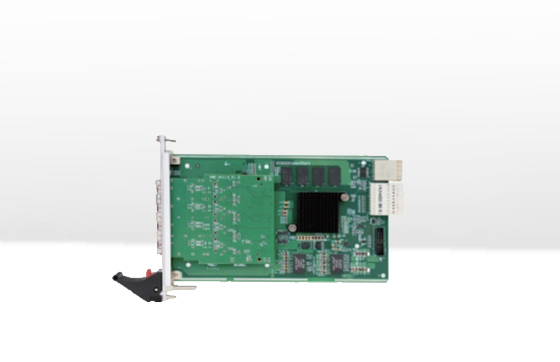

PXIe-CNT 隔離高級計數器模塊
● 采樣率:每通道 256 kS/s;
● 輸入類型：事件、波形時序和傳感器模式.
模塊規格
| PXIe-CNT 規格 | |
| 輸入通道 | 4個高級計數器或12個數字輸入 |
| 計數器模式 | |
| 事件計數 | 基本事件計數、門控計數、向上/向下計數和編碼器模式（X1、X2 和 X4） |
| 波形時序 | 周期、頻率、脈寬占空比 |
| 傳感器模式 | 編碼器 |
| 輸入信號特性 | |
| 額定輸入電壓（較大值） | 50VDC |
| 過壓保護 | ±100 V |
| 計數器分辨率 | 32-bit |
| 時基精度 | 80 MHz |
| 帶寬（-3dB） | 5 MHz |
| 采樣率 | 每通道 256 kS/s |
| 觸發調整范圍 | 0 to 50 V |
| 輸入耦合 | DC 和 AC (1Hz) |
| 接口 | 4x 航插接口 |
| 典型功耗 | 5 V (600 mA) 和 12 V (600 mA)，非隔離 |
PXIe-CNT 模塊可選電纜
| PXIe-CNT 電纜 | ||||
| 連接器 | 末端 | 長度 | 適用模塊PXIe-CNT-H 模塊 | |
| HC-CNT-L0-05-00 | LEMO 0B.xx | 可以為散線或其他接頭 | 0.5 m | PXIe-CNT-B PXIe-CNT-H |

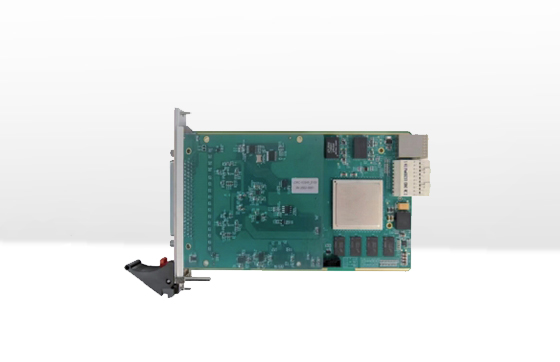

PXIe-WD-4 (隔離)/16(非隔離）
● 集成 24 位 A/D 轉換的智能放大器
●4個隔離/16個非隔離的溫度傳感器
●PXIe總線
模塊規格
| PXIe-WD-4(隔離)/16(非隔離) | |
| 輸入通道 | 4個隔離/16個非隔離溫度采集通道 |
| 輸入范圍 | 熱電阻: PT100; PT200；PT500；PT1000；熱電偶：全分度號電阻: 0 to 999.99Ohm |
| 精度 | 根據Pt100-PT1000,不同傳感器有不同精度，大概精度范圍： -200 to 100 °C ：精度：0.25℃， 100 to 400 °C：精度：±0.4 °C 400 to 600 °C ：精度： ±0.8 °C 熱電偶因分度號不同、材料不同導致測溫范圍不同，精度范圍大概： ±0.4 °C -16 °C 詳細參數請與公司聯系 |
| 精度 | 電阻讀數的 0.03 % ±0.1 Ω / 電壓讀數的±0.02 % ± 10μV |
| 采樣率 | 每通道 1000 Hz/s； |
| 帶寬 (-3 dB) | 500 Hz |
| ADC類型 | 24 位 Delta Sigma 轉換器 |
| 輸入連接器 | 端子接頭 |
| 隔離 | 可選 |
| 連接類型 | 2線、3線、4線 |
| 解析度 | 0.05 °C 適用于所有類型 |
| 恒流源 | 400 μA |
| 輸入阻抗 | 通常 >100 MΩ |
| 偏置電流 | 通常為 10 nA |
| 傳感器故障檢測 | 支持 |
| 較大限度。 增益漂移 | 25 ppm /°C |
| 是否隔離 | 隔離 |
| 隔離電壓 | 350 VDC （通道與通道、通道與總線、電源與機箱） |
| 過壓保護 | 15 VDC |
| CMRR (50/60 Hz) | 130 dB |
| PXIe-RTD-16 | |
| 通道數 | 16個非隔離的鉑電阻/熱電偶溫度采集通道 |
| 采樣率 | 每通道 200Hz/s； |
| 是否隔離 | 否 |
| 連接類型 | D-SUB-xx接口 |
| 其他參數 | |
| 電源電壓 | 7 to 40 V |
| 工作溫度 | -10℃至+ 60℃ |

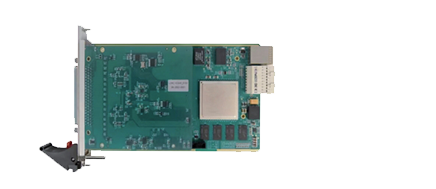

PXIe-1601 模塊
● 帶電壓輸入、數字I/O的多功能采集模塊
● 模擬通道：32個單端/16個差分同步通道
● 輸入類型：0-10V或±10V
● 采樣率：1k-100 kS/s /通道
● 非隔離
模塊規格
| PXIe-1601規格 | ||
| 輸入通道 | PXIe-1601-16 | 16通道全差分，16bit |
| PXIe-1601-32 | 32通道單端，16bit | |
| PXIe-2401-16 | 16通道全差分，24bit | |
| 采樣率/分辨率 | 1k-100 kS/s /通道；16位/24位 | |
| 精度 | ±0.05% 讀數 | |
| 板載數據緩沖器 | 512 MB | |
| ADC類型 | 16-bit 或24bit SAR(逐次逼近寄存器) | |
| 輸入范圍 | ||
| –電壓 | 0-10 V或±10 V | |
輸入噪聲(5mv范圍) –0 to 10 Hz | 10 μVpp | |
| 輸入阻抗 | 單端：1 MΩ , 差分：2 MΩ | |
| 輸入偏置電流 | <25 pA | |
| 輸入耦合 | DC | |
