產品中心 | 壓力傳感器

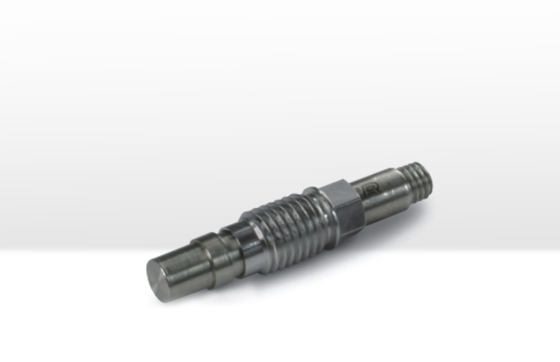

通用高頻壓力傳感器
應用及特點：
■燃燒研究
■爆炸零件測試(如:雷管、爆炸螺栓)
■氣囊測試
■爆炸沖擊波檢測
■石英元件的快速上升時間≤1微秒
■高頻共振≥500kHz
■頻率制定輸出，無其他大多數傳感器‘振鈴”現象
■內部加速度傳感器補償以較大限度的減小沖擊和振動靈敏度。
通用高頻壓力傳感器
PCB?動態壓力傳感器有很快的、微秒級的響應及很寬的幅值和頻率范圍。這些特點使共適用于高頻率的應用條件，其中微型傳感器的尺寸也是重要的因索。
技術參數
| 型號 | 113B21 | 113B24 | 113B22 | 113B03 |
| 量程 | 200 psi 1379 kPa | 1 kpsi 6895 kPa | 5 kpsi 34 ,475 kPa | 15 kpsi 103, 420 kPa |
| 可用超量程[1] | 400 psi 2758 kPa | 2 kpsi 13,790 kP | 10 kpsi 68,950 kPa | - |
| 靈敏度 | 25 mV/psi 3.6 mV/kPa | 5 mV/psi 0.725 mV/kPa | 1 mV/psi 0.145 mV/ps | 0.4 pC/psi 0.06 pC/kPa |
| 壓力(MAX) | 1 kpsi 6895 kPa | 10 kpsi 68,950 kPa | 15 kpsi 103,420 kPa | 15 kpsi 103,420 kP |
| 分辨率 | 1 mspi 0.007 kPa | 5 mpsi 0.035 kP | 20 mpsi 0.14 kPa | 10 mpsi [3] 0.07 kPa [3] |
| 諧振頻率 | ≥500 kHz | ≥500 kHz | ≥500 kHz | ≥500 kHz |
| 上升時間(反射) | ≤1 μsec | ≤1μsec | ≤1μsec | ≤1μsec |
| 低頻響應(-5 %) | 0.5 Hz | 0.005 Hz | 0.001 Hz | - |
| 非線性度[2] | ≤1 % | ≤1 % | ≤1 % | ≤1 % |
| 加速度靈敏度 | ≤0.002 psi/g ≤0.0014 kPa(m/s2) | ≤0.002 psi/g ≤0.0014 kPa(m/s2) | ≤0.002 psi/g ≤0.0014 kPa(m/s2) | ≤0.002 psi/g ≤0.0014 kPa(m/s2 |
| 溫度范圍 | -100- +275°F -73- +135 °C | -100- +275°F -73- +135 °C | -100- +275°F -73- +135 °C | -400- +400 °F -240- +204 °C |
| 放電時間常數 | ≥1sec | ≥100sec | ≥500sec | - |
| 輸出接頭 | 10-32 | 10-32 | 10-32 | 10-32 |
| 殼體材料 | 17-4 PH不銹鋼 | 17-4 PH不銹鋼 | 17-4 PH不銹鋼 | 17-4 PH不銹鋼 |
| 膜片材料 | 殷鋼 | 殷鋼 | 殷鋼 | 殷鋼 |
| 密封方式 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 |
| 提供附件 | ||||
| 密封圈 | (3) 065A02, 065A05 Steel | (3) 065A02, 065A05鋼 | (3) 065A02, 065A05鋼 | (3) 065A02, 065A05鋼 |
| 夾緊螺母 | 060A03, 060A05 | |||
| 可選型號 | ||||
| 所有殷鋼材料 | 113B31 | 113B34 | 113B3 | - |
| 低成本 | - | 111A2 | 111A2 | - |
| 不銹鋼膜片 | S113B281 | S113B2 | S113B2 | - |
| 低成本不銹鋼膜片 | - | S111A24 | S111A22 | - |
| 其他可選配件 | ||||
| 安裝工具套件 | 040A10 (英制)，040A11(公制) | |||
| 安裝適配器 | 061A01 (3/8-24), 061A10 (M10), 062A01 (1/8-27NPT). 061A59 (3/8-24 Offground), 064B02 (1/2-20水冷) | |||
| 匹配電纜接頭 | EB | |||
| 推薦電纜 | 002, 003 CE | |||
| 注釋 | ||||
| [1]對于10伏的輸出， 要提供24伏直流激勵電壓。負10伏的輸出可能會受到輸出偏置的限制[2]零基，小平方，直線法 | ||||
