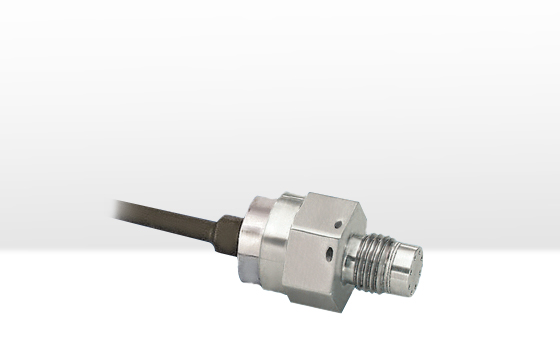

HKM-375 微型螺紋壓力傳感器
功能特點：
出色的穩定性
硅上硅集成傳感器VIS?
堅固的結構
高自然頻率
3 / 8-24 UNJF或M10 X 1螺紋
可用的本安應用程序（即IS-HKM-375）
全焊接結構
HKM-375 微型螺紋壓力傳感器
HKM-375是微型螺紋壓力傳感器。 六角頭和O形圈密封使其易于安裝且易于使用。
HKM-375利用金屬齊平膜片作為集力器。 固態壓阻傳感元件位于該金屬膜片的正后方，該金屬膜片由金屬絲網保護。 力傳遞是通過不可壓縮的硅油完成的。 該傳感子組件焊接到不銹鋼主體上。
這種先進的結構使儀器高度穩定，可靠且堅固耐用，具有顯著的小型化，出色的可重復性，低功耗等優點。小型化過程還顯著提高了傳感器的固有頻率，使其適用于 甚至可用于沖擊壓力測量。
技術參數
| 壓力范圍 | 17-250 35-500 70 -1000 170-2500 350-5000 700-10000 1400 BAR-20000 PSI |
| 操作模式 | 2倍額定壓力至1000 PSI（70 BAR）1.5倍額定壓力，高于1000 PSI至大值 30000 PSI（2100 BAR） |
| 爆破壓力 | 額定壓力的3倍 35000 PSI（2400 BAR） |
| 壓力介質 | 與15-5 PH或316不銹鋼兼容的任何液體或氣體（可能不提供O形圈的所有介質） |
| 額定勵磁 | 10 VDC / AC |
| 大勵磁 | 12 VDC / AC |
| 輸入阻抗 | 1000 Ohms（Min.） |
| 輸出阻抗 | 1000 Ohms（Nom.） |
| 滿量程輸出（FSO） | 100mV（標稱） |
| 殘留不平衡 | ±5 mV（Typ.） |
| 非線性，遲滯和重復性的組合 | ±0.1％FSO BFSL（典型值），±0.5％FSO（max） |
| 分辨率 | 無窮小 |
| 不帶屏的傳感器固有頻率（KHz）（典型值） | 大于400 KHz |
| 加速度靈敏度％FS / g垂直 | 2.2x10-4 1.1x10-4 6.2x10-5 2.6x10-5 1.5x10-5 1.3x10-5 8.0x10-6 |
| 絕緣電阻 | 100 Megohm Min. @ 50伏直流電 |
| 補償溫度范圍 | + 80°F至+ 180°F（+ 25°C至+ 80°C）在要求的工作范圍內的任何100°F范圍 |
| 熱零位移 | ±1％FS / 100°F（典型值） |
| 熱敏位移 | ±1％/ 100°F（典型值） |
| 線性振動 | 10-2,000 Hz正弦波，100g。（max） |
| 機械沖擊 | 20g半正弦波11毫秒。 持續時間 |
| 電氣連接 | 4芯26 AWG屏蔽電纜36“長 |
| 重量 | 17克，不包括電纜 |
| 壓力感應原理 | 硅上的全有源四臂惠斯通電橋電絕緣硅 |
| 安裝扭矩 | 80磅9 Nm |
