液壓起落架裝置數據采集系統設計方案
2020.04.17
項目背景
根據飛機液壓、起落架相關試驗測試試驗環境要求。應完成液壓起落架系統所有壓力，應變，溫度，流量等參數的測量，同時，該系統應與振動、應變等測試系統聯網組成一套大型的測試系統同步完成全機地面模擬試驗。
試驗數據采集系統完成試驗中壓力，溫度，流量等各項動、靜態參數的采集、記錄、數據的分析處理以及各種試驗狀態性能參數的分析計算，并根據試驗測量所記錄的數據生成圖形曲線，并進行實時高速采集、存儲及必要的數據處理功能，能實時顯示試驗曲線，并按要求輸出試驗報告。根據項目相關試驗的要求，環測自動化提出了詳細的測試系統設計方案。方案設計中考慮到各通道的性能和測試精度，因此對硬件的要求很高。系統硬件采用分布式網絡測試結構，以各測試模塊為基本硬件框架，以便與后配測試設備聯網;在測試系統的設計中要考慮到測試系統高可靠性、易用性、可維護性以及與現有系統的兼容性的要求，同時，由于試驗現場的復雜性，要求系統具有高密度、模塊化、網絡化的特點，提高系統的集成度、可靠性。
出于對系統性能和成本的綜合考慮，高度集成的模塊化設計是一個非常優化的選擇。本方案在設計上力求具有通用性、前瞻性，并優先保證實際試驗亟待解決的核心和通用需求，即“用通用性的方法，解決問題"。以實用為目的;以方便試驗分析、提高系統效率、縮短試驗數據分析周期為方向;以解決關鍵核心需求為依據;同時兼顧系統的先進性、前瞻性。
硬件設計上將采用成熟的測試技術以提高測試速度和可靠性:減小測試系統體積;均衢系統負載;擴展系統的使用范圍和靈活性。
在軟件設計上采用框架式的測試軟件結構;模塊化的獨立功能封裝;通過執行測試軟件進行工程參量、測試流程、虛擬儀器、測量結果數據的管理;從而大大提高了系統的通用性和可維護性;方便了測試結果數據的處理，減少了測試人員的工作強度，提高了測試的可靠性，減少了測試重復的程度。從而降低了測試成本，縮短測試系統的開發時間，并將風險減少到承受范圍內。
●綜合鐵鳥試驗臺架液壓起落裝置測試系統總通道數448通道,主要由四部分組成：
|
1）起落裝置試驗數據采集系統160通道 2）液壓試驗數據采集系統128通道 3）導管應力應變測量系統80通道 4）振動測量系統80通道 |

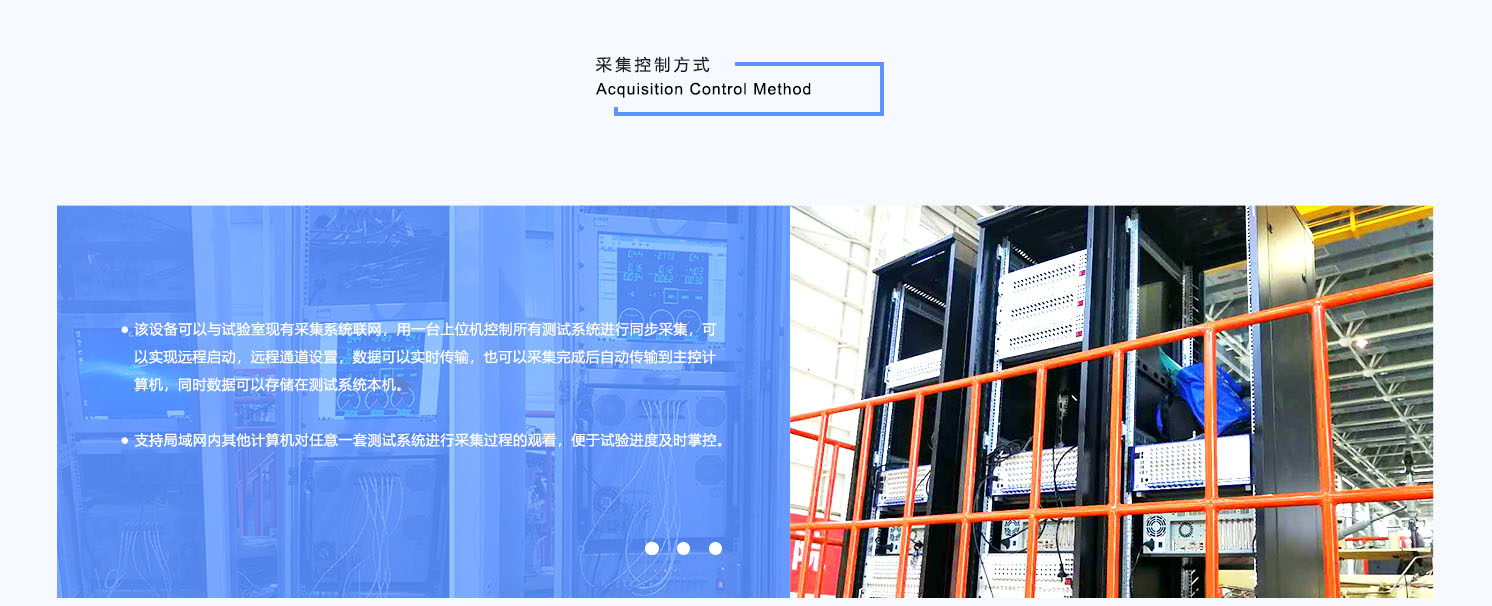

實驗數據采集系統必須考慮與接口系統的交聯;與數據處理分析系統交聯，能夠通過以太網將試驗數據傳輸至數據存儲分析系統，以便進行試驗數據的存儲、分析等:必須考慮與綜合管理系統交聯，進行所需試驗數據的傳輸，交聯接口以太網。

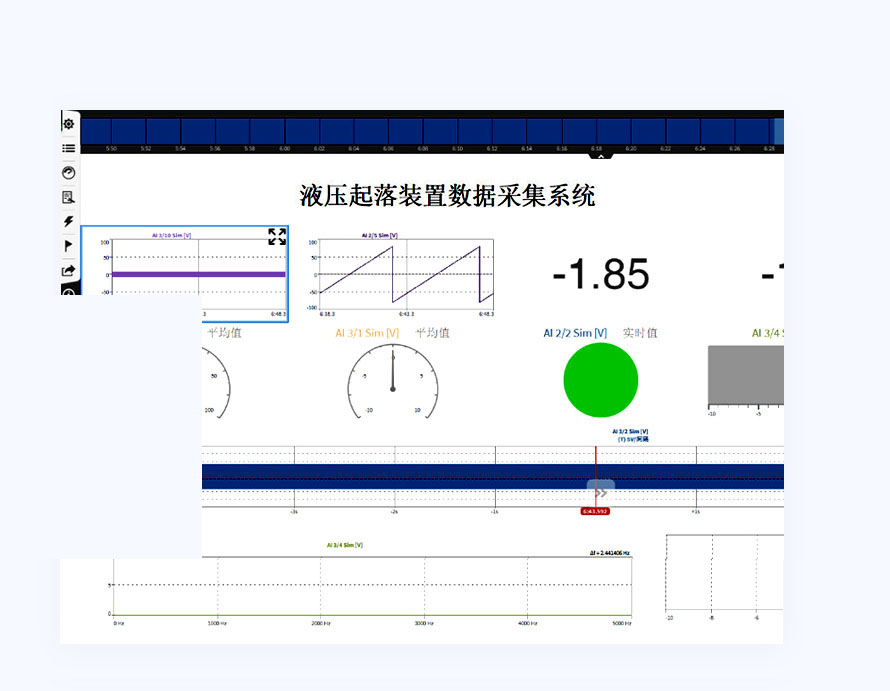

數據采集軟件 環測自動化數據采集軟件專為工程測試人員編制的測試軟件
|
●多種顯示.分析功能，包括記錄儀、示波功能、 FFT分析以及數據存儲與輸出，數據分析和報告生 成等功能； ●參數設置：傳感器類型選擇，量程，濾波，傳感 器激勵，靈敏度及采樣率等； ●輸入信號標定:可以直接設定被測物理量值，進行 系統標定; ●觸發設置:設定觸發方式和觸發電平； ●游標功能:可以選定顯示區域或輸出數據大小； ●記錄過程可以實時監視波形； ●多參數同步記錄功能； | ●單通道采樣率設置功能，可以單獨對每-個模塊進行采樣率設置； ●實時運算功能，測試過程中可以對每個通道、通道與通道之間的信號進行數學運算； ●數據回放功能，可同步回放所記錄的所有數據；并支持存儲過程中實時回放已經存儲的數據波形，并可以實時分析； ●數據輸出功能，數據可輸出為多種數據形式，以便于各種不同分析軟件的應用； ●交鑰匙軟件：測試人員可很快熟悉掌握并實際操作； ●NET功能：可通過此功能與液壓測試系統聯網組成測試網絡，便于控制數據采集及監測。
|
數據分析軟件 分析軟件具備實時分析功能： 1.圖形設計功能； 2.圖形對象或曲線的直接編輯； 3.圖形曲線的常規顯示、標注、游標(測量大小值，有效值，平均值，頻率,斜率，積分及Y軸光標) ； 4.曲線、數值顯示、模擬儀表顯示； 5.表格輸出，多頁文件輸出、細化、翻 滾、數值標注、X/Y差值顯示； |
|
|
數學分析功能 Mathematical analysis function 6.任意信號輸入、公式翻譯器。三角函數。邏輯運算及其他; 7.統計特性，大，小值，有效值，平均值，A/C有效值; 8.信號分析，包括RMS、功率譜密度、幅值平方、相位、相位角、聲壓級、測量高分貝、電壓有效值; 9.文件輸出格式dmd. csv. matlab和MDF4; 10.靈活的報告生成功能，支持報告中加入頭文件及相關文字信息，隨意編輯，可以將測試界面中的曲線，表格等信息使用CTRL+ C功能拷貝然后使用CTRL+ V方式粘貼到報告中，選定的曲線也支持拷貝到EXCEL表格中，在表格中以數據和幅值的數值方式顯示。同時也支持曲線截圖拷貝到報告或word中。支持報告已PDF方式導出。 |
