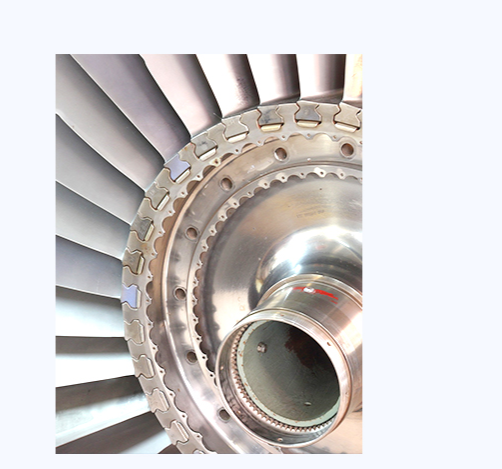

本數據采集系統案例，主要用于發動機葉片振動                                            試驗中在非接觸條件下測試葉片旋轉引起的發動機機                                            匣的振動及信號的調節、記錄、分析和處理。

                                             硬件功能指標

                                                          ●一體化便攜式采集設備,體積小巧,17寸顯示屏

                                                   ●電池供電，續航2小時

                                                   ●通道數64ch,單通道A/D<24bit. 采樣率:單通

                                                     道≥1MHz,如果分辨率為16bit時，采樣率：2

                                                     MHz.

                                                   ●采集裝置精度>0.1%。

                                                   ●硬件低通濾波器: 2nd, 4th, 6th and 8th order

                                                   ●0.16 Hz高通濾波器

                                                   ●測量模式： IEPE,電壓

●電壓輸入量程: +5 mV to +100 V可調

●4/8 mA IEPE恒流激勵

●不小于2通道計數器通道

●隔離電壓: 1500 V

●設備具有USB 3.0和網線接口

●軟件支持二次開發并帶SDK軟件開發包。便于

用戶對特定軟件功能的自行開發。

軟件功能

a)為振動的采集處理提供軟件支持， 可設置通道信息，控制采集裝置進行板卡配置、觸發數據采集、采集裝置傳輸?shù)牟杉瘮?shù)據并保存;自動記錄校準結果;具有瞬時值、平均值兩種處理模式。

b)具備對振動及三向力傳感器進行現場校驗功能，校準完畢后給出傳感器校準數據、斜率、截距、相關系數。并具有自動校準記錄功能。

c)具備[ 門檻觸發記錄的功能，觸發模式可選的能力。

d)對采集結果文件進行處理。

e)支持動平衡和階次分析功能。
