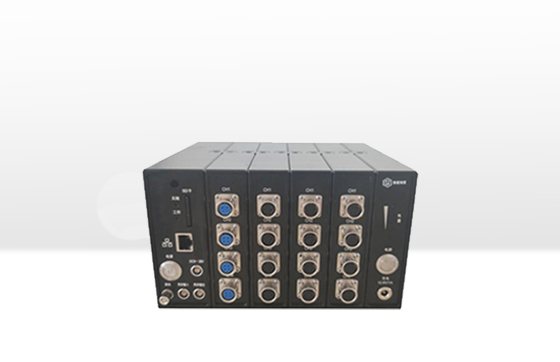

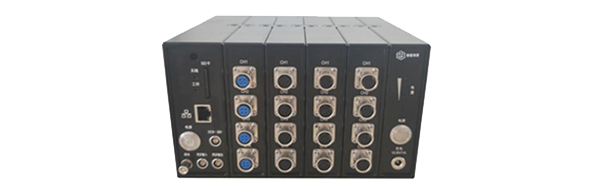

HY-FDS設備狀態監測系統

設備狀態監測系統可對重要設備的營運狀況*進行監控，利用計算機的存儲空間記錄設備的運行參數（包括振動、應力應變、溫度、壓力、風速等），設備一旦出現事故前兆或意外事件及時報警并盡可能多的采集事故信息，為了解事故現象和分析事故原因及造成的損傷提供可靠的數據。可用于橋梁及大型建筑結構健康狀態監測。

系統可完成應力應變、應變式傳感器、IEPE加速度傳感器、磁電式速度傳感器、熱電偶溫度傳感器以及4mA-20mA變送器的輸出信號的適調、采集和分析。

應用范圍

● 港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測
● 工業現場、水電閘門等大型結構的長期在線監測
● 適合各種測點集中或分散的監測場合

系統特點

● 模塊化設計，可無限擴展，支持各種信號類型的傳感器接入，無需特殊定制；

● 每插槽獨立設置采集頻率，集動態、靜態、振弦信號于一體；

● 模塊任意組合，單臺儀器可測量振動、應變、振弦、位移、溫度、索力、風速、風向、傾角、濕度、電導率、數字信號等，根據需要可隨意增加通道數量，多臺儀器并行工作，上千通道同步采集；

● 集中或分布測量，輕松實現各種分散或集中場合的監測；

● 可通過千兆網絡、WiFi、4G路由器和計算機連接，實現參數設置，現場調試和數據采集；

● 并聯采集系統，不會因個別采集器的故障引起整套系統的癱瘓；

● 系統具備斷網、斷電自恢復能力，實時顯示網絡狀態信息，系統內置看門狗保護，能夠恢復斷電、斷網前的工作狀態；

● 隔離技術和合理的接地，以及抗雷擊能力，使系統具有極強的可靠性和抗干擾能力，用于各種工程現場的長期監測；

● 基于B/S，C/S構架的網絡版軟件，通過企業內部局域網和internet公共網實現多點遠程監控；

● 可插入大容量的SD存儲卡，對數據進行備份，也可離線采集，實現無人值守；

● 全屏蔽機箱設計，各模塊之間無串?dāng)_，抗干擾能力強；

技術參數

系統框圖

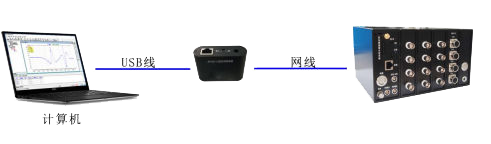

                                   單臺有線連接示意圖

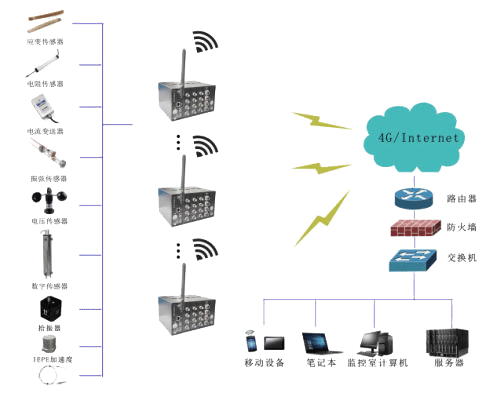

                           多臺遠程同步采集連接示意圖

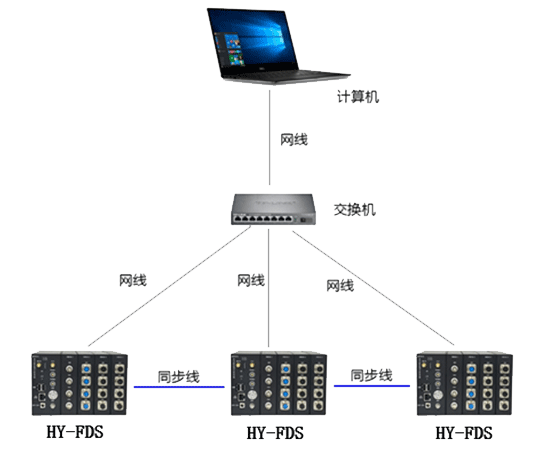

                                       多臺有線連接示意圖

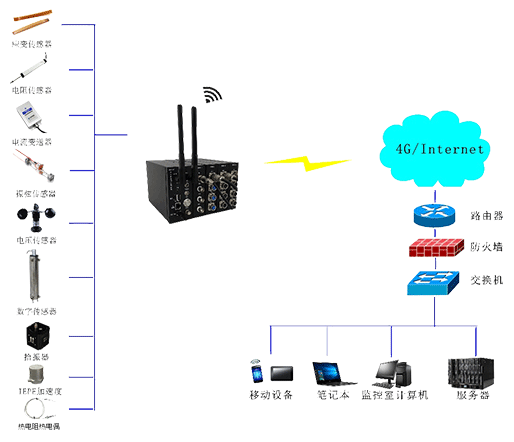

                                     單臺遠程采集連接示意圖
