μXI高速數據采集系統
μXI-X系列機架式機箱
μXI-X系列是公司基于μXI平臺自主研發的一款高性能、模塊化機箱，能夠完美適配于中型測試測量場景。機箱具備后插槽的特點，從而為用戶賦予更多的擴展接口，有出色的散熱性能、穩定可靠的電源和堅固耐用的特質，全力為數據采集保駕護航。
功能特點
● 高速數據傳輸帶寬
● 豐富簡單的接口
● 智能靈動、便攜高效
● 可定制接口
● 高功率散熱、堅實可靠
應用場景
● 高速瞬態信號記錄
● 寬帶信號分析儀
● 模擬及數字信號采集儀
● 質譜分析儀
● 航空航天/國防
● 通信
● 通用應用軟件
● 電子測試
● 核與粒子物理實驗采集儀
● 激光雷達回波采集儀
● 科研與軍工通用采集系統構建
技術規格

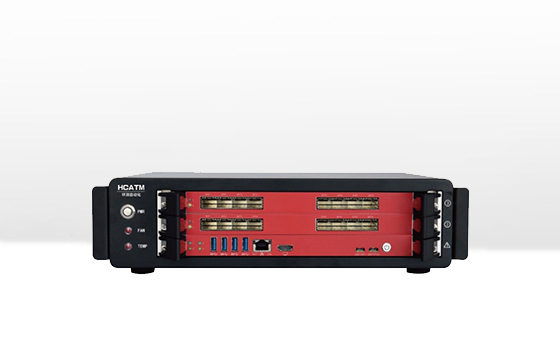

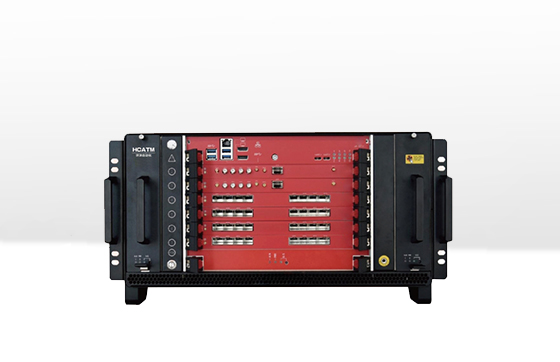

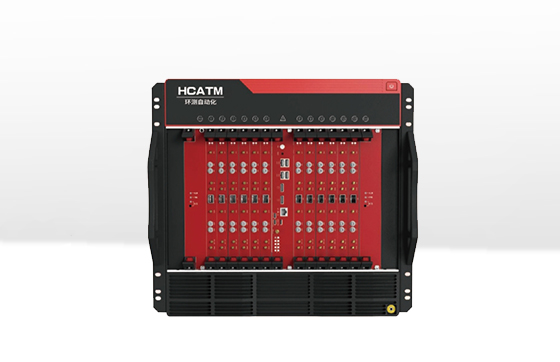

| 型號 | μXI-X6002 | μXI-X6006 | μXI-X6012 |
| 規格 | 2U高度+2外設槽+1系統槽 | 5U高度+6外設槽+1系統槽 | 10U高度+12外設槽+1系統槽，支持后插槽 |
| 帶寬 | 8GB/S背板帶寬、4GB/s獨立帶寬 | 24GB/s的背板帶寬、4GB/s獨立帶寬 | 48GB/s背板帶寬、4GB/S獨立帶寬 |
| 背板 | μXI數據傳輸控制總線，高品質時鐘信號、觸發信號JTAG調試，支持IPMI智能管理協議 | ||
| 供電 | 220VAC 350W | 220~240VAC 1600W | 200~240VAC 1600W |
| 工作溫度 | 0~50℃ | ||
| 工作濕度 | 10~90%RH，無冷凝 | ||
| 存儲溫度 | -20~80℃ | -20~60°C | |
| 高功率散熱 | 120W/Slot | ||
| 尺寸 | 333mmx216mmx77mm(WxDxH) | 448mmx382mmx296mm(WxDxH) | 448mmx515mmx619mm(WxDxH) |
| 支持熱插拔、IPMI智能管理協議，高效作業、輕松掌控，機箱組件可拆卸，自主適配、靈活升級，規格尺寸小，方便攜帶 | |||
| 機箱賦予強大的擴展性，輕松實現功能升級 | |||
| 計算機特性 | |
| 處理器 | 國產：龍芯 4 核 3A5000 處理器，搭配龍芯 7A2000 獨顯橋片 + XILINX Kintex Ultrascale 系列 FPGA；主頻：2.5GH |
| 進口：Intel 12 代 Core i7 桌面級處理器+ XILINX Kintex Ultrascale 系列 FPGA；主頻：3.6GHz | |
| 內存 | 32G |
| 硬盤 | 1T或更高 |
| 操作系統 | 國產：支持 Loongnix、麒麟、UOS 操作系統 |
| 進口：支持windows、Linux 操作系統 | |
| 接口 | 1個HDMI接口，1個RJ-45網口 |
μXI系列模塊

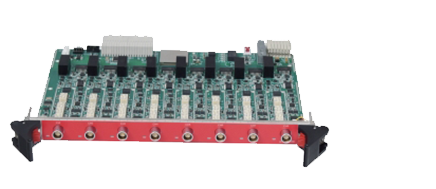

μXI-8100ACC-B 隔離電壓/IEPE輸入模塊
●8通道/模塊；
●采樣率:10MS/S，是瞬態記錄的完美選擇，雙AD版本可選；
●支持IEPE和電壓信號采集；
●采用高隔離設計，隔離電壓可達1000V.
模塊規格
| μXI-8100-VACC 系列規格 | |
| 輸入通道 | μXI-8100-VACC |
| 采樣率/分辨率 | 10MS/s；16-bit |
| 精度 | ±0.05 % FS |
| ADC類型 | SAR(逐次逼近) |
| 輸入耦合 | DC;AC:0.16Hz |
| 輸入范圍 電壓/IEPE | ±50V/±10V |
| 輸入噪聲（5mV范圍） | 10μVpp |
| 輸入阻抗 | 1MΩ |
| 輸入偏置電流 | ＜10nA |
| 輸入耦合 | DC;AC:1Hz |
| 零點漂移 | 典型 0.3 μV/°C+ 10 ppm 量程 較大值 15μV/°C+20 ppm 量程 |
| 通道相位差 | 0.02° * fin [kHz] + 0.1° |
| IEPE 激勵 | 4mA或8mA，電壓24V |
| 線性度 | 典型0.01 % |
| 隔離阻抗 | 隔離電阻 >1 GΩ; 隔離電容通常為 15 PF |
| 隔離電壓 | 1000 V |
μXI-8001-M 通用輸入模塊
● 采樣率：每通道20ks/s~100ks/s；
● 輸入類型：電壓±50V、橋路、電阻、RTD、IEPE、電流；
● 每通道電路中設計了兩個24位DELTA-SIGMA ADC,具有高于144dB動態范圍.
模塊規格
| 通用規范 | ||
輸入通道 | μXI-8001-M 8通道多功能采集采用航插連接器 | |
| 定制版本 | ||
| 采樣率/分辨率 | 20ks/s~100ks/s；24-bit | |
| 精度 | 0.05%F.S | |
| 隔離可選 | 300 VDC/無隔離 | |
| 輸入類型 | 范圍 | 支持傳感器 |
| 電壓 | ±50 V | 各種輸出電壓信號的傳感器 |
| IEPE | ±10 V | IEPE傳感器 |
| 橋路 | 0-1000000微應變 | 半橋、全橋、1/4橋傳感器 |
| 電阻 | 10 Ω to 30 kΩ | 電阻溫度檢測:Pt100, Pt200, Pt300, Pt500,Pt1000 |
| 電流 | ±20 mA | 4至20 mA傳感器;回路供電傳感器 |
| 傳感器激勵 | 每通道提供24VDC激勵電壓 | |
| 通道相位差 | <20 nsec | |
| 環境規范 工作溫度 | 0 to +45 °C | |
| 儲存溫度 | 20 to +70 °C | |
| 濕度 | 5 to 95 % 非冷凝 | |
| 板載內存：512MB | ||

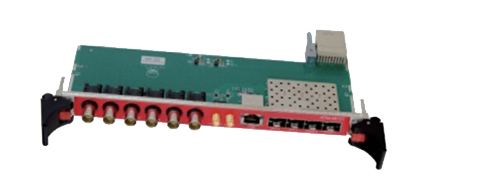

μXI-X6131 SFP光口、RJ-45 自適應網口、授時接口， 接口拓展卡
μXI-X6131 是公司為拓展控制器接口而設計的一款高性能接口拓展卡。μXI 控制器除固定接口外，還提供了接口擴展卡連接器，用戶可根據需要，為μXI 控制器搭配接口擴展卡，拓展μXI 控制器對外提供的接口。
模塊規格
| 適配全系列μXI 控制器 | |
| 搭配多種高速接口，實現高速數據傳輸 | |
| 支持 1 組授時輸入接口：GPS 10MHz Clock in、GPS 1PPS in、GPS UTC 時間串口輸入 | |
| 支持 1 組授時輸出接口：GPS 10MHz Clock out、GPS 1PPS out、GPS UTC時間串口輸出 | |
| 支持 1 路通用雙向 I/O | |
| 支持 1 路外部觸發信號輸入 | |
| 萬兆網 | 2×10GbE SFP 光口 |
| 高速串行接口 | 2×10GbE 數據高速串行傳輸 SFP 光口 |
| 自適應網口 | 1×10/100/1000M RJ-45網口 |
| 板卡供電 | |
| 輸入電壓 | 12V |
| 輸入電流 | 1A |
| 功率 | 12W |
| 環境適應性 | |
| 工作溫度 | 0~+50℃ |
| 存儲環境 | -20~+60℃ |
| 工作濕度 | 10%~90%RH，無冷凝 |
| 隨機振動 | 5~500Hz，0.3grms |
| 尺寸 | μXI 6U/1 Slot，20mm×97mm×233mm(W×D×H) |
| 重量 | 0.38kg |
