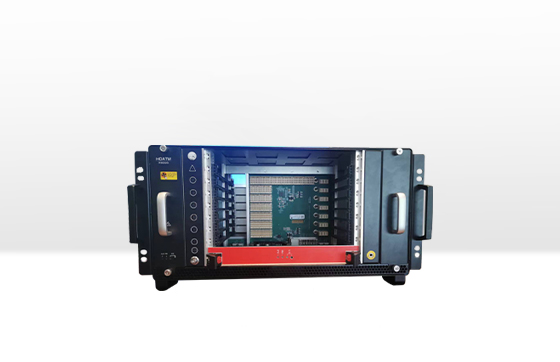

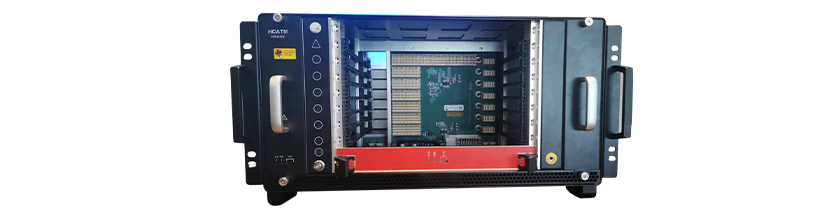

模塊化數據采集儀器

產品性能先進，滿足多行業應用場景

公司研制的模塊化信號采集儀器關鍵性能指標達到國際一流水平，并且具有高度靈活性和可擴展性。目前產品已成功應用于射線探測、能源勘探、半導體芯片測試、國防軍工測試、激光雷達測繪、光纖傳等多個行業場景。

產品系列介紹

基于模塊化儀器技術研制的高速采集卡，適應于超快響應探測器輸出信號的快速捕獲及測量。

采樣率高可支持10.4GSPS，垂直分辨率為12bit/14bit/16bit，模擬帶寬較高可達2GHz，多通道同步性能好于10pS(RMS)，支持單次、連續、自動的采集模式，支持靈活觸發機制和數字觸發算法;支持光纖數據讀出接口，數據率不低于10Gbps;支持多機箱同步擴展及授時能力:軟件支持波形顯示、處理和存儲，數據存盤速度5GB/S。整機性能領先國際同類設施。

應用領域

核探測

激光雷達

光纖傳感

科學研究

國防軍工

軟件無線電 通用測試測量

產品選型列表

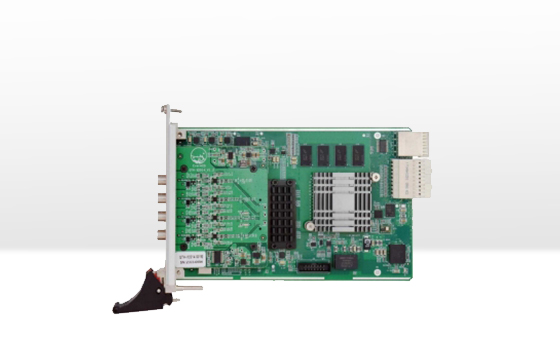

數字化儀--PXle/PCle-X1012

PXle/PCle-X1012是公司自主研發的一款5.2GSPS、12位的高速數字化儀，交替采樣模式下，采樣率高達10.4 GSPS，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:10.4 GSPS、12bit

同步精度高:5pS(RMS)

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

數字化儀--PXle/PCle-X1022

6.4 GSPS、12位直流耦合高速數字化儀

PXle/PCle-X1022是公司自主研發的一款3.2GSPS、12位的高速數字化儀，交替采樣模式下，采樣率高達6.4 GSPS，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:6.4 GSPS、12bit

同步精度高:5pS(RMS)

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

數字化儀--PXle/PCle-X1034

1 GSPS、14位直流耦合高速數字化儀

PXle/PCle-X1034是公司自主研發的一款1GSPS、14位的高速數字化儀，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:1GSPS、14位

同步精度高:10pS(RMS)

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

數字化儀--PXle-X1074

1 GSPS、16位直流耦合高速數字化儀

PXle-X1074是公司自主研發的一款1GSPS、16位的高速數字化儀，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:1GSPS、16位

同步精度高:10pS(RMS)

增益可切換:兩檔增益可在線切換

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

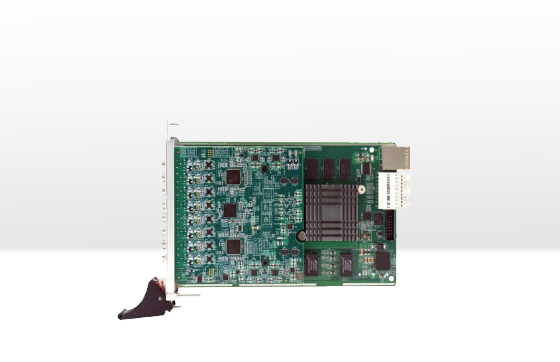

數字化儀--PXle/PCle-X1048

PXle/PCle-X1048是公司自主研發的一款500 MSPS、14位的高速數字化儀，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:500 MSPS、14位

高集成度:單板卡多支持8通道

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

數字化儀--PXle/PCle-X1063

PXle/PCle-X1063是公司自主研發的一款125M、16位、4通道的高速數字化儀，支持多達4個輸入量程，可用于構建多通道、高密度、同步采集系統。

產品特點

高速、高分辨率:125 MSPS、16位

多量程:支持4個輸入量程范圍

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

數字化儀--PXle/PCle-X1065

100 MSPS、10位直流耦合高速數字化儀

PXle/PCle-x1065是公司自主研發的一款100M、10位的高速數字化儀，支持多達32個模擬輸入通道，可用于構建多通道、高密度、同步采集系統。

產品特點

高速:100 MSPS

多通道:支持32個輸入通道

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

任意波形發生器--PXle-X2112

2.5 GSPS、16位任意波形發生器

PXle-X2112是公司自主研發的一款高性能2.5GSPS、16位任意波形發生器。該板卡具有高性能FPGA和大容量DDR4緩存，可產生高速、精密任意波形模擬信號，作為測試的信號源或仿真激勵源。

產品特點

高速、高精度:2.5 GSPS、16bit

資源豐富:大容量FPGA，高速接口

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

同步及時鐘---PXle-X3010

PXle平臺精密授時及同步觸發模塊

PXle-X3010是公司自主研發的一款精密授時及同步觸發模塊，可實現多通道、系統級、高精度同步采集系統。該儀器支持GPS/White Rabbit接口，可以接受外部時鐘信號和觸發信號，并通過背板總線網絡扇出全局時鐘、觸發和同步信號。該儀器具有高性能FPGA和大容量DDR3緩存，方便用戶及OEM產商集成自定義實時信號處理算法。

產品特點

同步精度高:5pS(RMS)

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

精密時間測量--PCle/PXle-X1318

15ps、通道精密時間測量模塊

PCle/PXle-X1318是公司自主研發的一款15ps、8通道精密時間測量模塊，可用于飛行時間測量、脈沖間隔測量、頻率計數器等應用場景。

產品特點

高精度:15pS(RMS)

高集成度:集成8個通道

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

通用讀出載板--PXle/PCle-X4010

XilinxXCKU060 FMC+載板

PCle/PXle-X4010是公司自主研發的一款高性能FMC+載板，可以適配各種型號的FMC/FMC+子卡。該板卡具有高性能FPGA和大容量DDR4緩存，方便用戶及OEM產商集成自定義實時信號處理算法。

產品特點

資源豐富:大容量FPGA，高速接口

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

通用讀出載板--PXle-X4020

XilinxXC7K325T FMC+載板

PXle-X4020是公司自主研發的一款高性能FMC載板，可以適配各種型號的FMC子卡。該板卡具有高性能FPGA和大容量DDR3緩存，方便用戶及OEM產商集成自定義實時信號處理算法。

產品特點

資源豐富:大容量FPGA，高速接口

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

光纖接口模塊--PXle/PCle-X4114

4路SFP+10G光纖讀出模塊

PXle/PCle-X4114是公司自主研發的一款高性能4路SFP+10G光纖接口模塊。該板卡具有高性能FPGA和大容量DDR4緩存，可用于4路光纖數據的采集、記錄和回放。

產品特點

資源豐富:大容量FPGA，高速接口

易擴展:支持多通道、多機箱擴展

易集成:開放FPGA，支持用戶自定義算法

具體 采集板卡參數 可聯系我們，給您發資料
