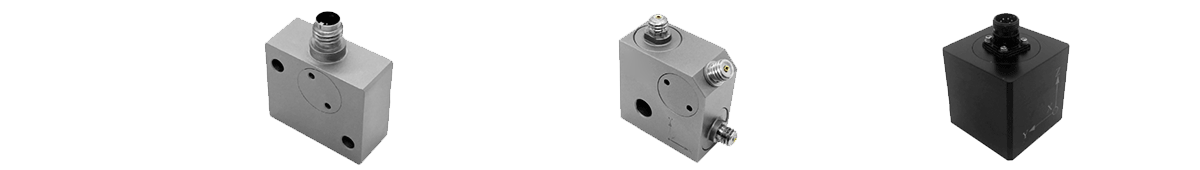

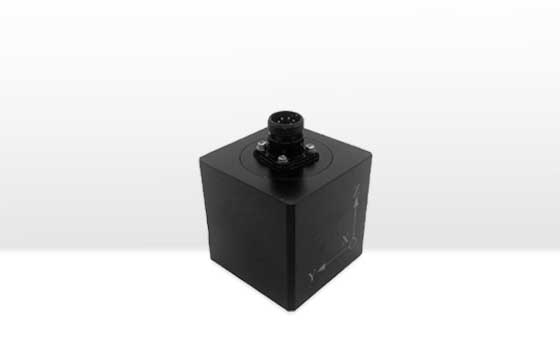

電壓輸出型（IEPE）通用三軸向加速度計
電壓輸出型（IEPE）通用三軸向加速度計
HCATM系列通用型加速度傳感器采用壓電效應原理設計；單軸、多軸及高阻抗電荷輸出型（PE）和低阻抗電壓輸出型（IEPE）等多種選擇；廣泛應用于：結構試驗、產品振動試驗、振動控制、跌落試驗、產品質量試驗、機械設備研究、模態測試等振動沖擊測試領域。特殊要求可定制。
技術參數
| 型號 | 331E52 331E22 331E12 | 337E52 337E22 | 337E12 337E50 | 337E25 |
| 靈敏度（±10%）mV/g | 10 20 50 | 10 20 | 50 100 | 200 |
| 量程 g pk | ±500;±250;±100 | ±500;±250 | ±100;±50 | ±25 |
| 分辨力 mg rms | 2.5;1.5;1 | 0.5;0.25 | 0.1;0.05 | 0.15 |
頻響 ±5% Hz ±10% Hz | 1～5k 0.5～6 | 1～5k 0.5～6.5k | 1～3k 0.3～5k | 0.3～500 0.2～800 |
| 諧振頻率 kHz | 20 | 15 | 10 | 10 |
| 溫度范圍 ℃ | -40～+121 | -40～+121 | -40～+121 | -40～+85 |
| 激勵電壓 VDC | +18～+28 | +18～+28 | +18～+28 | ±4～±15 |
| 激勵電流 mA | 2～10 | 2～10 | 2～10 | - |
| 敏感元件/結構 | 陶瓷/剪切 | 陶瓷/剪切 | 陶瓷/剪切 | 陶瓷/剪切 |
| 輸出接頭 | 1/4-28 | 3-M5 | 3-M5 | X12J6A |
| 外殼材料 | 不銹鋼 | 鈦合金 | 鈦合金 | LY12 |
| 密封 | 環氧膠 | 環氧膠 | 環氧膠 | 環氧膠 |
| 重量 g | 40 | 45 | 45 | 355 |
| 尺寸 mm | 25.4×22×11 | 25.4×25.4×14 | 25.4×25.4×14 | 65×50×50 |
| 安裝方式 | 2-Φ2.5（通孔） | Φ5（通孔）/M6 螺紋（Z 軸） 2-M5（內）（X,Y 軸 | M5（內） | |
