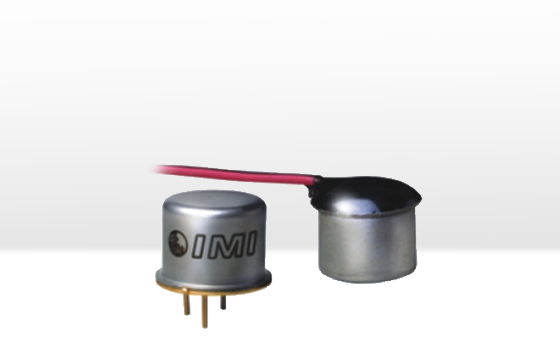

嵌入式加速度計
功能特點：
● 可選標準TO-5或TO-8晶體管式封裝
● 多種靈敏度，適用于各種應用
● 電荷輸出壓電型，電壓輸出ICP型和3線制低功耗型可選
● 可通過粘接或焊接安裝，既可選集成電纜，也可選在電氣接頭的管腳焊接
● 寬帶寬，高抗沖擊能力，工作溫度范圍廣，高分辨率和大動態范圍
扁平式TO-5 小球型加速度計
此型號采用經過實踐驗證、固態、壓電傳感元件，以確保耐用性和寬頻性能。選擇適應高運行溫度的電荷輸出類型，或帶內置信號調理微電子的電壓輸出ICP類型，以簡化操作并連接到數據采集和振動監測設備。
● 3-線制電壓輸出(電源，信號，接地)
● 靈敏度: (+20%) 10 mV/g
● 低功耗
技術參數
| 型號 | 66103LPZ1 |
| 量程 | 500g 5000m/s |
| 頻率范圍（±3dB） | 0.4-10k Hz |
| 諧振頻率 | ＞30kHz |
| 帶內分辨率 | 0.003g pk |
| 激勵電壓 | 18-28VDC |
| 恒流激勵 | 2-20mA |
| 輸出阻抗 | ＜100ohm |
| 輸出偏置電壓 | 8-12VDC |
| 放電時間常數 | ≥0.4sec |
| 穩定時間 | 2 sec |
| 工作溫度范圍 | -65-+185°F -54-+85°C |
| 其它可用靈敏度 | 1 mV/g 0.102 mV/m/s2 |
| 基本型號 靈敏度（±20%） | 10 mV/g 1.02 mV/m/s2 |
| 測量范圍* | 200g |
| 諧振頻率 | ＞30kHz |
| 橫向靈敏度 | ≤5% |
| 非線性度 | ≤1% |
| 溫度系數 | 0.10%/°F 0.18%/°F |
| 沖擊限值 | 7000g pk 70k m/s2pk |
| 殼體材料 | 不銹鋼 |
| 安裝方式 | 粘接或焊接 |
| 尺寸 | 0.36×0.26in 9.1×6.6mm |
| 重量 | 0.05oz 2.2gm |
標準TO-8 小球型加速度計
技術參數
| 型號 | 66332APZ1 |
| 2-線制ICP配置 | |
| 量程 | 5g 50m/s2 |
頻率范圍（±3 dB） | 0.13-8kHz |
| 諧振頻率 | ＞20kHz |
| 帶內分辨率 | 0.00003g pk |
| 激勵電壓 | 18-28VDC |
| 恒流激勵 | 2-20mA |
| 輸出阻抗 | ＜100 ohm |
| 輸出偏置電壓 | 8-12VDC |
| 工作溫度范圍 | -65-+185 °F -54-+85 °C |
| 3-線制，低功耗配置 | |
| 基本型號 靈敏度（±20%） | 1,000mV/g |
| 基本范圍* | 2g(20m/s2） |
| 頻率范圍（±3dB） | 0.32-8kHz |
| 諧振頻率 | ＞20kHz |
| 激勵電壓 | 3-5VDC |
| 工作電流 | 0.75mA |
| 輸出阻抗 | ＜100ohm |
| 輸出偏置電壓（±10%） | 0.5×激勵電壓 |
| 穩定時間 | 15 sec |
| 電荷型配置 | |
| 靈敏度（±20%） | 120 pC/g 12.2 pC/m/s2 |
| 頻率范圍（±3dB） | 8kHz |
| 諧振頻率 | ＞20kHz |
| 電容 | 3600pF |
| 通用規格 | |
| 橫向靈敏度 | ≤5% |
| 溫度系數 | 0.10 %/°F(0.18 %/°C) |
| 非線性度 | ≤1% |
| 殼體材料 | 不銹鋼 |
| 尺寸 | 0.64 x 0.57 in(16.3x 14.5 mm) |
標準TO-5 小球型加速度計
技術參數
| 型號 | 66292CNZ1 |
| 2線制ICP配置 | |
| 量程 | 50g(m/s2) |
| 頻率范圍（±3dB） | 0.32-10kHz |
| 諧振頻率 | ＞25kHz |
| 帶內分辨率 | 0.0003g pk |
| 激勵電壓 | 18-28VDC |
| 恒流激勵 | 2-20mA |
| 輸出阻抗 | ＜100ohm |
| 輸出偏置電壓 | 8-12VDC |
| 放電時間常數 | ≥0.5sec |
| 工作溫度范圍 | -65-+185°F -54-+85°C |
| 重量 | 0.1oz 3gm |
| 其它可用靈敏度 | N/A |
| 3線制，低功耗配置 | |
| 基本型號靈敏度(±20%) | 100 mV/g 10.2 mV/m/s2 |
| 測量范圍* | 20g 2.000 m/s2 |
| 諧振頻率 | >25 kHz |
| 帶內分辨率 | 0.001 g pk 0.01 m/s2pk |
| 激勵電壓 | 3-5 VDC |
| 工作電流 | 0.75 mA |
| 輸出阻抗 | < 100 ohm |
輸出偏置電壓(±10%) | 0.5×激勵電壓 |
| 電荷型配置 | |
| 靈敏度（±20%） | 11 pC/g 1.12 pC/m/s2 |
頻率范圍(±3dB) | 10kHz |
| 諧振頻率 | >25 kHz |
| 工作穩定范圍 | -65 to+185°F -54-+85°C |
| 重量 | 0.1oz(3 gm) |
| 通用規格 | |
| 橫向靈敏度 | ≤5% |
| 非線性度 | ≤1% |
| 溫度系數 | 0.10%/°F(0.187%/°C) |
| 殼體材料 | 不銹鋼 |
| 安裝方式 | 粘接或焊接 |
| 密封方式 | 密封 |
| 尺寸 | 0.36×0.38in(9.1×9.7mm) |
