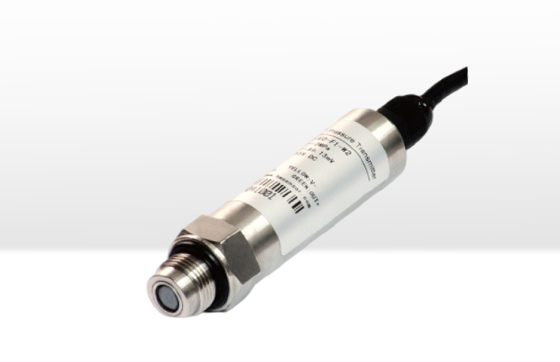

GMP-90高頻動態壓力變送器
功能特點：
◇ 全不銹抗鋼外殼，很好的腐蝕性能
◇ 壓力測量范圍寬
◇ 固有頻率高可達1MHz
◇ 工作穩定
◇ 抗干擾能力強
◇ 原裝進口組件，性能可靠。
◇ 外形尺寸小，重量輕，類型多，性價比好
◇ 測量介質范圍廣
GMP-90高頻動態壓力變送器
在軍事工程，化爆試驗，石油勘采與試井，材料，力學，土木工程學，巖土力學。創傷醫學，液壓動力機械試驗等科學試驗與現代化儀器儀表中，需要不失真地測量一些變化頻率高，壓力波形上升快陡的動態壓力波形與幅值、有效值，這就要求所用壓力傳感器具有高的固有頻率，短的上升時間和寬廣優良的響應頻帶，以確定好的動態測壓精度，GMP-90高頻動態壓力變送器即是為此設計開發的，它是采用德國HELM公司的芯片，利用微機械加工技術使得集成硅片有效尺寸小，固有頻率高；有優良的彈性力學特性，綜合性能由于壓電動態壓力傳感器，是動態測壓的很好選擇。
| 功能特點 | 應用范圍 |
◇ 全不銹抗鋼外殼，很好的腐蝕性能 ◇ 壓力測量范圍寬 ◇ 固有頻率高可達1MHz ◇ 工作穩定 ◇ 抗干擾能力強 ◇ 原裝進口組件，性能可靠。 ◇ 外形尺寸小，重量輕，類型多，性價比好 ◇ 測量介質范圍廣 | ◇ 軍事工程 ◇ 化爆試驗 ◇ 石油勘采與試井 ◇ 力學 ◇ 土木工程學 ◇ 巖土力學 ◇ 創傷方面 ◇ 液壓動力機械試驗等科學試驗 |
GMP90高頻動態壓力變送器技術參數
測量范圍 | -100KPa~0~1KPa…20KPa...100MPa | |||
過載能力 | 2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力) | |||
壓力類型 | 表壓或jue壓 | |||
測量介質 | 與316不銹鋼兼容的氣體或液體 | |||
綜合精度 | ±0.1 %FS | ±0.25%FS | ±0.4%FS | |
固有頻率 | 150KHz~700KHz | 500KHz~1MHz | 1MHz~2MHz | |
變送器帶寬 | 0~1KHz~3KHz | 0~20KHz | 0~200KHz | |
上升時間 | 0~0.2mS~75μS | 0~12μS | 0~1μS | |
長期穩定性 | 典型：±0.1%FS/年 | max：±0.2%FS/年 | ||
工作溫度 | 一般為-40℃~85℃ | 特殊可為-10℃~250℃ | ||
零點溫度漂移 | 典型：±0.02%FS/℃ | max：±0.05%FS/℃ | ||
靈敏度溫度漂移 | 典型：±0.02%FS/℃ | max：±0.05%FS/℃ | ||
供電范圍 | 12~36VDC（一般24VDC） | ±15VDC標準開關電源 | ||
信號輸出 | 4~20mA / 1~5 V DC / 0~5V DC | |||
負載電阻 | ≤(U-10)/0.02Ω | |||
外殼防護 | 電纜線為IP67和接插件連接為IP65 | |||
振動誤差 | ≤±0.01%FS(X、Y、Z軸，200Hz/g) | |||
接口及殼體 | 不銹鋼1Cr18Ni9Ti | |||
O形圈 | 氟橡膠 | |||
傳感器膜片 | 不銹鋼316L | |||
