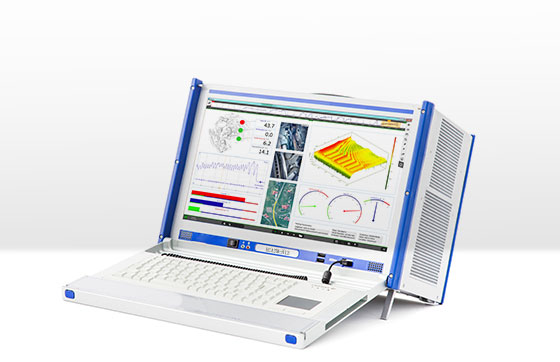

HCATM-A13  一體化數據采集系統

適用于HC/HC3系列板卡

一體化數據采集系統

系統應用

應用場景      發動機測試      飛機電源系統測試      風洞試驗      零部件測試      飛機起落架測試

扭轉和旋轉振動

旋轉機器和發動機是旋轉 和扭轉振動的來源。旋轉振動是旋轉期間軸速度變 化的結果，而扭轉振動 是由于軸或傳動系統中的角扭曲可能導致疲勞。

因此，您將僅使用一臺儀 器同時觀察：振動、力、 應變、電壓、電流、功率、 Can數據以及旋轉和扭轉振動。

產品優勢

> 時域測量

> 基于角度的視圖

> 附加到所有其他功能（模擬、CAN、  GPS、視頻...）

> 可配置顯示

> 直接傳感器連接

> 80MHz時基

> 高分辨率±0.03rpm、±2medg@  12000 rpm

設置

對于旋轉振動測量，一個rpm 傳感器 用于確定rpm 偏差，對于扭轉振動，在 動力傳動系的每一端都有一個。 我們的 產品支持各種不同的傳感器，例如編碼 器、拾音器、RIE-360/720 等。所有這 些都直接連接到HCATM系統的計 數器輸入。每個計數器輸入提供一個電 源、三個帶有可選觸發電平的差分輸入， 與所有傳感器輸出兼容。即用型模板可 以在幾分鐘內輕松設置測量。數字輸入 濾波器、傳感器數據庫和參考曲線消除 了傳感器錯誤。

輸出通道

> 參考角度[°]

> 轉速[rpm]

> 旋轉角度[°]

> 旋轉速度[°/s]

> 旋轉加速度[w/s]

> 扭轉角[°]

> 扭轉速度
