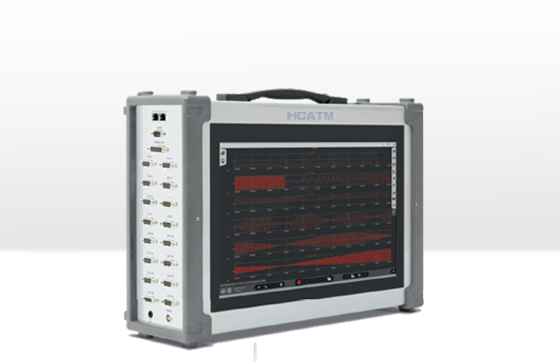

HL-571 一體化數據采集系統

HC571便攜式一體化數據采集系統是理想的現場測量裝置，用于試驗現場可靠的數據采集與分析，其堅固的底盤允許在惡劣環境中使用該設備，適用于工業現場、兵器船舶、航空航天、機車運輸?shù)葴y(cè)試場合。單臺16個準確的模擬信號輸入通道，通過同步接口max大可擴展到512通道，可實現多臺設備的同步采集與分析，15.6英寸多點觸摸屏給您帶來好的操作體驗。

一體化數據采集系統特點

>一體化設計，輕便耐用

>16個模擬信號同步測量通道，一機多用

>通過MSI可實現應變，振動，溫度，電流，電荷等信號的采集

>15.6英寸觸摸屏，易于使用操作

>設置簡單的數據記錄和存儲

>隨機帶有強大的采集與分析軟件

>數據記錄的同時可以回看已采集的數據

>支持各種觸發條件和強大的觸發動作

>基于時間和基于事件的文件拆分選項

>波形和統計信息的通道特定存儲選項

>不同的數學和計算功能，以檢索見解根據你的數據

>輕松創建報表和許多導出功能

>本地操作和遠程控制，用于設置、采集和測量

一體化數據采集系統主機指標

>I3處理器，1T高速固態存儲盤

>16個模擬信號輸入通道（DSUB9插頭），1個CAN總線通道，1個EPAD準靜態信號擴展通道，1個時鐘同步通道

>模擬信號輸入范圍：±10V

>通過MSI轉接頭可采集電荷，IEPE/ICP，應變，電流，PT100，熱電偶，電位計，計數器等信號。

>采樣率：50或200KHz可選

>準確度：讀數的±0.02%，量程的±0.01%

>15.6英寸多點觸摸屏

>工作電壓：90-264V AC

>重量：8.5Kg

>尺寸(W x D x H)：463 x 129 x 318 mm

一體化數據采集系統主機指標預裝強調大的測量軟件，可實現無間隙數據記錄，可根據你的測量任務定義不同的屏幕和視圖!標準軟件功能

>FFT分析

>可視化

>分析和后處理

>觸發事件>數學與計算

>導出功能

>報告

>…以及更多
