產品中心 | 信號調理及采集模塊匯總
電力測試板卡
功能特點：
■ 高達2 MS/s采樣率
■ 模塊化的板卡設計
■18 位分辨率
電力測試板卡

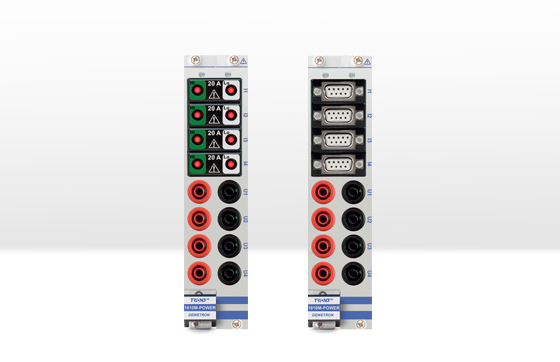

TRION3-18XXM-POWER-4 & TRION-18XX-POWER-4
上述兩款板卡能夠靈活地搭配四個插槽的電流輸入模塊。
TRION3-1810M-POWER-4 采樣率高10Ms/s/ch TRION-1820-POWER-4模塊采樣率可達2Ms/s
模塊上的4個電流插槽，可以安裝3種不同的電流測試模塊，可直接輸入電流。也可以安裝低電壓測試模塊，用來連接電壓輸出類型的電流傳感器。
TRION3-1810M-POWER-4
高達10 MS/s 采樣率模塊化的模塊設計18位分辨率
TRION-1820-POWER-4
>高達2 MS/s采樣率
>模塊化的板卡設計
>18 位分辨率
| 范圍 | 安全性 | 寬帶 | 接口 | 用戶交換 | |
| VOLTAGE | |||||
電壓輸入 U1,U2,U3,U4 | 1000V [±2000VPEAK] | CAT IV 600V/ CAT III 1000V | 5MHz | 4mm香蕉接頭 | - |
| 1V module | 1VRMS [±10VPEAK] | 非隔離取決于 電流鉗 | 5MHz | DSUB-9 socket |
Yes |
| 5V module | 5VRMS [±10VPEAK] | 5MHz | DSUB-9 socket | ||
| 電流鉗輸入模塊 | 1V [±10VPEAK] | 150MHz | DSUB-9 socket | ||
| 600V module | 600VRMS [±1500VPEAK] | CAT II 600V 隔離 | 300KHz | 4mm香蕉接頭 | |
| 5V module | 5VRMS [±10VPEAK] | 300KHz | 4mm香蕉接頭 | ||
| CURRENT | |||||
| 20A module | 20A [±40APEAK] | CAT II 600V unfused | 300KHz | 4mm香蕉接頭 {male} | Yes |
| 1A module | 2A [±4APEAK] | ||||
| 0.2A module | 1A [±2APEAK] | ||||
| 2A module | 0.2A [±0.4APEAK] | ||||
