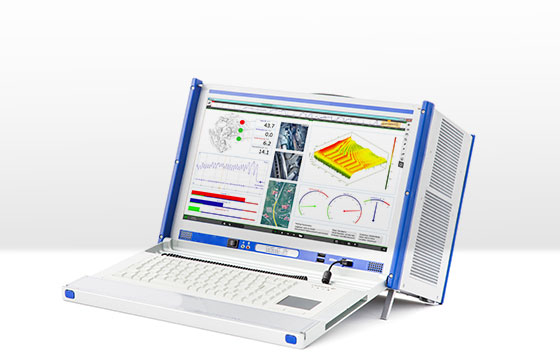

HCATM-A7 一體化數據采集系統

功能特點：
■內置顯示器
■結構緊湊配置靈活
■內置計算機系統，可實現數據實時存儲和分析
■便于車/機載測試應用

HCATM-A7 一體化數據采集系統

適用于HC/HC3系列板卡

一體化數據采集系統

型號	HCATM-A7
HC板卡插槽數	7
高速采集通道擴展	連接StarNET或者通過HIC-DAQ多臺同步
100 Hz低速通道擴展	通過HC-CAN 連接HCAD3
準靜態通道擴展	HCWD或者HCAD2
數據存儲	1TB硬盤用于存儲數據120GB固態硬盤，用于操作系統及軟件
存儲可選項	1TB固態硬盤
無間隙存儲速率	typ. 90 MB/s
顯示器	17寬屏顯示高清
輸入電壓 (max.)	90 to 264VAC
選項 1	直流供電（HC2-PS-DC-300) 10 to 36VDC
選項 2	(HC2-PS-BAT) 電池供電,4塊電池插槽，可運行2小時
尺寸 (W x D x H)不含把手/支架	450 x 246 x 303 mm (17.7 x 9.7 x 11.9 in.)
重量（不含模塊及電池）1)	Typ. 15 kg (33 lb.)
單塊電池重量	540 g (1.20 lb.)

系統應用

應用場景

發動機測試

飛機電源系統測試

風洞試驗

零部件測試

飛機起落架測試

扭轉和旋轉振動

旋轉機器和發動機是旋轉和扭轉振動的來源。旋轉振動是旋轉期間軸速度變化的結果，而扭轉振動是由于軸或傳動系統中的角扭曲可能導致疲勞。

因此，您將僅使用一臺儀器同時觀察：振動、力、應變、電壓、電流、功率、 Can數據以及旋轉和扭轉振動。

產品優勢

> 時域測量

> 基于角度的視圖

> 附加到所有其他功能（模擬、CAN、 GPS、視頻...）

> 可配置顯示

> 直接傳感器連接

> 80MHz時基

> 高分辨率±0.03rpm、±2medg@ 12000 rpm

設置

對于旋轉振動測量，一個rpm 傳感器用于確定rpm 偏差，對于扭轉振動，在動力傳動系的每一端都有一個。我們的產品支持各種不同的傳感器，例如編碼器、拾音器、RIE-360/720 等。所有這些都直接連接到HCATM系統的計數器輸入。每個計數器輸入提供一個電源、三個帶有可選觸發電平的差分輸入，與所有傳感器輸出兼容。即用型模板可以在幾分鐘內輕松設置測量。數字輸入濾波器、傳感器數據庫和參考曲線消除了傳感器錯誤。

輸出通道

> 參考角度[°]

> 轉速[rpm]

> 旋轉角度[°]

> 旋轉速度[°/s]

> 旋轉加速度[w/s]

> 扭轉角[°]

> 扭轉速度
