HCATM-R8
功能特點：
機架安裝或者工作臺式采集設備
靜音冷卻，插槽式風扇，易于維護清潔
實時連續存儲速率高達1 GB/s

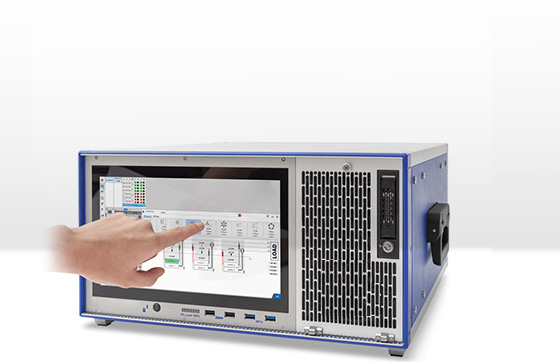

HCATM-R8 實驗臺用大型主機
產品參數
| 型號 | HCATM-R8 |
| HC/HC3板卡插槽數 | 8HC/HC3 |
| 高速采集通道擴展 | Add StarNET or HIC-DAQ |
| 100HZ低速高通道擴展 | HCAD3 via HC-CAN |
| 準靜態通道擴展 | HCWD2 or HCAD2 via HC-CAN |
| 數據存儲 | 1TB高速PCIe硬盤（可拆卸的） |
| 存儲可選項 | （SSD-PCLe-1T-2T）可上升為2TB.PCLe接口的固態硬盤 |
| 無間隙存儲速率 | Typ.1 GB/s |
| 電源 | |
| 輸出電壓（max.） | 90 to 264 VAC |
| 外形尺寸 | |
| 尺寸（W×D×H）不包含把手和支架 | 442×435×222m(5u)(17.4×17.1×8.7in.) |
| 重量不含模塊 | Typ.15.8kg（34.8Ib.） |
系統應用
 | 應用場景 電源測試 結構測試 模態測試 動平衡測試 電機效率測試 |
電源測試解決方案
> 1 x HCATM-R8
> 2x HC-1820-POWER-4
> 包括8通道高壓放大器，高達1400 VPEAK
> 包括8通道低壓放大器，較高5VPEAK，配轉接模塊可以支持0.2A/2A/20A電流信號輸入
> 2 x 計數器、轉速和扭矩
> 2 個 CAN 接口
> 1 個 HCWD 連接器
> 8 x 鉗位電源，±15 V和9 V，用 于鉗位狀態的數字輸入
> 8 個PA-IT-1000零通量傳感器，較高 1000 ARMS
> 1 x HCWD2-TH8-x 專用溫度模塊，繞 組溫度，軸承溫度
> 不同的界面和導出格式
> 根據IEC60034-2-1定制報告和報告
> 帶電源選項的測量軟件HIC
測量值和計算值
2 個電機的電壓和電流、P、Q、S、PF、效率、損耗、轉速和扭矩、繞組和軸承溫度等
結果
> 同時分析兩個三相交流電源系統
> 不同的速度，從低到高 rpm
> 不同基頻的高精度功率分析
> 在線計算效率和損失
> 根據 60034-2-1 進行電機效率測試
