產品中心 | 數據采集系統
HCATM-R4
功能特點：
■結構緊湊配置靈活
■內置計算機系統，可實現數據實時存儲和分析
■便于車/機載測試應用
HCATM-R4數據采集系統概述
結構緊湊配置靈活、內置計算機系統，可實現數據實時存儲和分析、便于車/機載測試應用

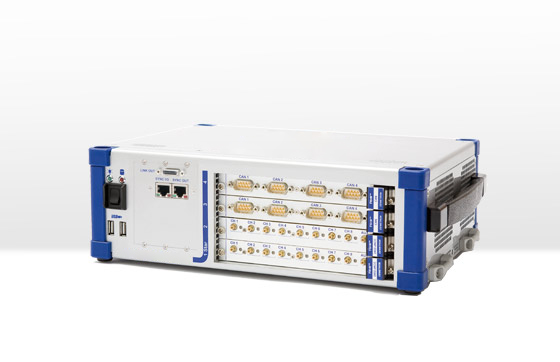

HCATM-R4數據采集系統
| 型號 | HCATM-R4 |
| HC板卡插槽數 | 4 |
| 高速采集通道擴展 | 串聯TRIONet機箱 或者通過HIC-DAQ級聯 |
| 100 Hz低速通道擴展 | 通過HC-CAN連接HCAD3 |
| 準靜態通道擴展 | 連接HCWD2 或通過HC-CAN連接HCAD2 |
| 數據存儲 | 256 GB可拆卸固態硬盤 |
| 存儲可選項 | Up to 1 TB |
| 無間隙存儲速率 | Typ. 80 MB/s |
| 電源 | |
| 標配(Max.) | 10 to 36 VDC 隔離電源; 包含外置交流電源線 |
| 選項1 | (HC2-PS-DC-Buffer) 內置5分鐘應急供電電池 |
| 選項2 | (HC2-UPS-250-DC) 2插槽外置供電盒 |
| 外形尺寸 | |
尺寸 (W x D x H) 不含把手/支架 | 318 x 253 x 108 mm (12.5 x 10 x 4.3 in.) |
| 重量（不含模塊及電池） 1)1) | Typ. 3.9 kg (8.6 lb.) |
| 1) 單塊電池重量: 540 g (1.20 lb.) |
系統應用
機艙舒適度測試
客艙舒適度測試的典型環境是直接在準備飛行的飛機上。
產品優勢
> 完全同步
> 多達128（可擴展到更多）個外部靜態溫度通道
典型測試
> 溫度測量
> 空調
> 客艙噪音
通過HCWD模塊測量溫度
HCWD2模塊式24位多通道AD轉換器， 通過RS-485接口提供數據。具有12-100Hz采樣率和350V電流隔 離。 HCWD2系列有一個接口模塊-- EPAD2-USB--將RS485數據轉換為 USB。 HCATM系統有一個 HCWD2接口，用于通過單根電纜簡單 地連接HCWD2模塊作為靜態通道擴展。

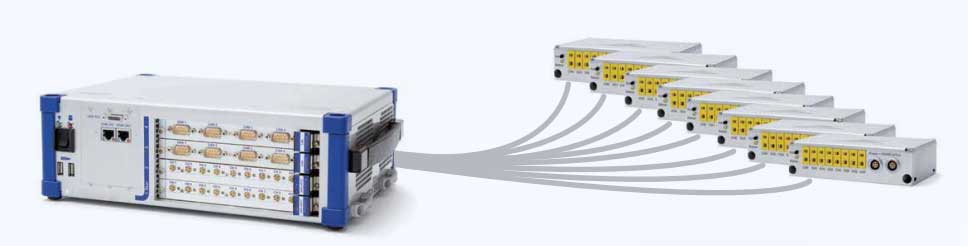

HCATM-R4帶HCWD模塊，帶64個（8×8）通道用于溫度測量
