產品中心 | 數據采集系統
TRIONet 數據采集系統
產品優勢：
■結構緊湊配置靈活
■內置計算機系統，可實現數據實時存儲和分析
■便于車/機載測試應用
TRIONet數據采集系統概述
結構緊湊配置靈活、內置計算機系統，可實現數據實時存儲和分析、便于車/機載測試應用

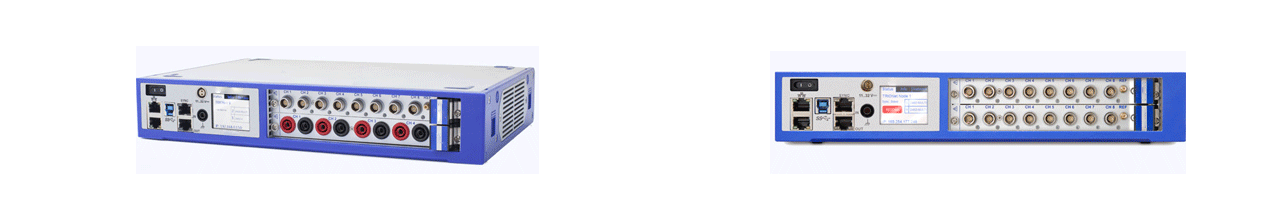

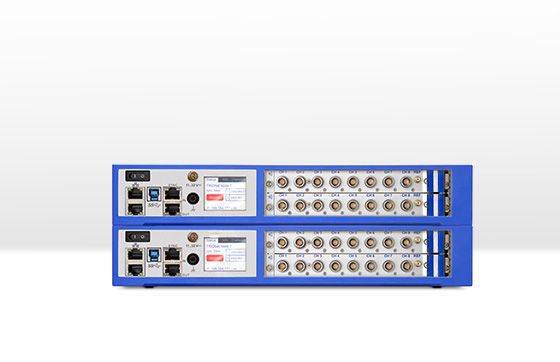

TRIONet數據采集系統
| TRION板卡插槽數1) | 2 | 1 |
| LINK TO DAQ SERIES SIGNALCONDITIONING MODULES | ||
| 100 Hz低速通道擴展 | 通過TRION-CAN連接CPAD3 | |
| 準靜態通道擴展 | 通過TRION-CAN或TRION-MULTI連接CPAD2 (不可連接EPAD) | |
| LAN | 2 個千兆以太網接口 | |
| LAN 配置 | DHCP或靜態IP | |
| USB | USB 2.0; USB 3.0 | |
| 同步 | TRION-SYNC-Bus ，同步距離≤100米 | |
| 系統帶寬 | 單臺90 MB/s (多臺連接時可達≤50 MB/s) | |
| 顯示器 | 用于狀態監控的觸摸屏 | |
| 冷卻 | 2 個溫度控制的靜音風扇 | |
| 主機要求 | ||
| 支持操作系統 | Windows 10; 64-bit | |
| 接口類型 | SB 3.0; USB 2.0; 千兆網線 | |
| 電源 | ||
| 供電 (max) | 10 to 32 VDC (9 to 36 VDC) | 100 to 240 VAC (90 to 264 VAC) |
| 功耗 | 無模塊 15 W, 功率≤55 W | 無模塊 30 W,功率100 W |
| 外部電源 (included) | 100 to 240 V ~50 to 60 Hz / 65 W | - |
| 選項 | （TRION2-UPS -250-DC）擴展電磁組，3個電磁插槽，可運行約4個小時 | |
| 尺寸/重量 | ||
| 尺寸 (W x D x H) | 320 x 205 x 55 mm (12.6 x 8 x 2.2 in.) | 464 x 190 x 306 mm (18.26 x 7.48 x 12.04 in.) |
| 重量（無模塊狀態） | Typ. 1.9 kg (4.2 lb.) | Typ. 9 kg (19.84 lbs) |
| 環境參數 | ||
| 開機溫度 | -20 °C to +60 °C (預熱) | -20 °C to +40 °C (with pre-warmed unit) |
| 存儲溫度 | -20 to +70 °C | |
| 濕度 | 10 to 90 %無冷凝., 5 to 95 % 相對濕度 | 10 to 80 % 無冷凝., 5 to 95 % rel. 相對濕度 |
| 海拔 | ≤3000 m (9840 ft) | 2000 m (6561 ft) |
| 正弦振動(EN 60068-2-6) | 20 m/s2 | |
| 沖擊 (EN 60028-2-27) | 30 g | 15 g |
| 隨機振動 (EN 60721-3-2) | Class 2M3 | Class 2M2 |
1)不支持板卡: TRION-FLEXRAY; TRION-A429; TRION-M1553; TRION-MA4; TRION-1628-AO-2) 2) ±5 V 或 ±10 V同步模擬電壓輸出通道數量較少單獨使用多 | ||
系統應用
 | 應用測試 組件測試 結構模態測試 風洞試驗 飛機測試 發動機測試 |

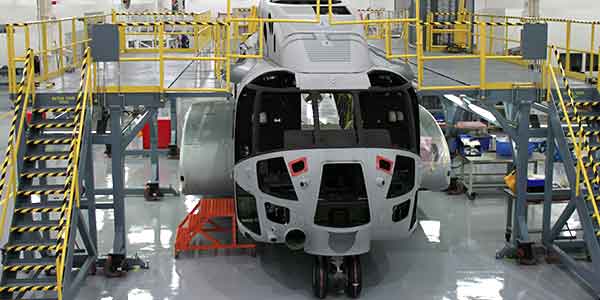

系統集成實驗室
航天器或飛機的主要系統 在模擬負載下連接并運行。
產品優勢
> 完全同步﹢ARINC 429/MIL1553 輸入輸出
> 警報輸出告知測試操作員
> 無需編程--開箱即用
分布式和同步
TRIONet測量?jī)x器是分布式網絡測量 任務的完美解決方案，例如產品可以分散放置到系統集成實驗室各個位置
典型輸入
> 電壓
> 當前
> 溫度
> 轉速
> 應變
> 壓力
> 力
> 振動
> 燃油
> 流量
