一、超聲波液位計

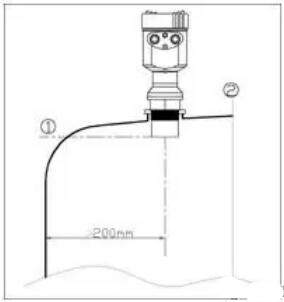

在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。 1、基準面2、容器中間或?qū)ΨQ軸

對于錐形容器，且為平面罐頂，儀表比較好的安裝位置是容器頂部中間，這樣可以保證測量到容器底部。 常見安裝位置的正誤

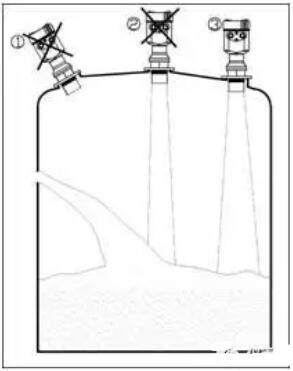

1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中間。3、正確

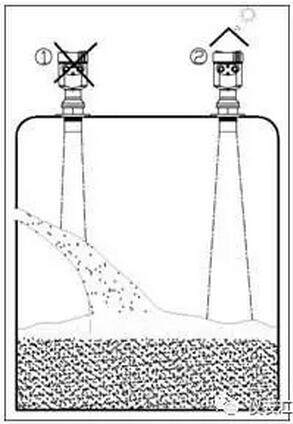

1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌

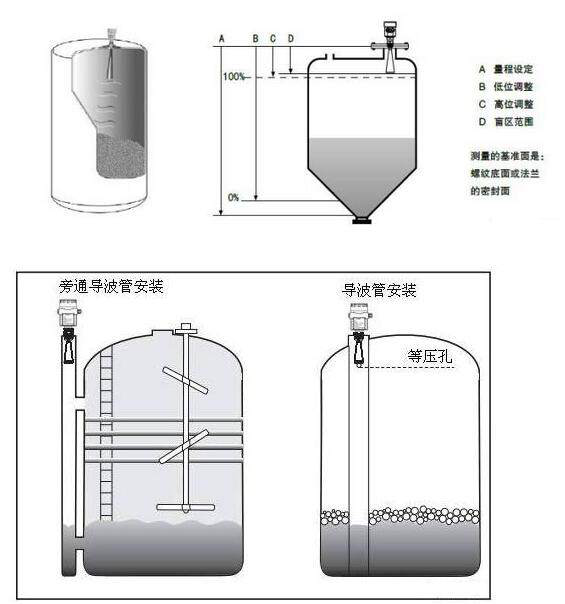

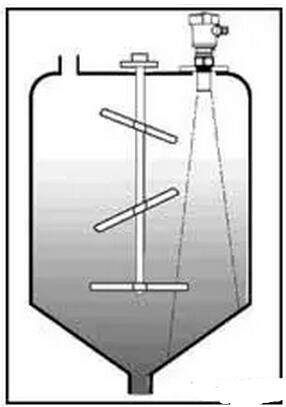

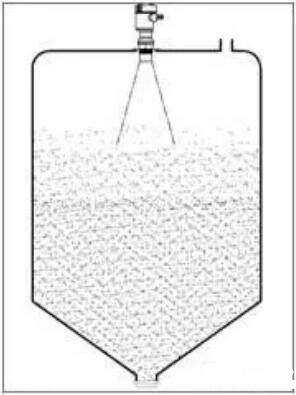

當罐中有攪拌時，儀表安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。

二、雷達液位計

注意事項

1：測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。

2：若介質為低介電常數當其處于低液位時。

3：理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。

4：對于過溢保護，可定義一段安全距離附加在盲區上。

5：測量范圍的低值與天線有關。

測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。

若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。

對于過溢保護，可定義一段安全距離附加在盲區上。

測量范圍的低值與天線有關。

雷達液位計安裝要求：

1. 盡量不要安裝在罐子中間。

2. 離罐壁為罐直徑1/6處，距離要大于等于200mm。

3. 不能安裝在入料口的上方。

注意事項：測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。理論上測量達到天線尖的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖至少100mm。對于過溢保護，可定義一段安全距離附加在盲區上。測量范圍的低值與天線有關。

                                      雷達液位計安裝示意圖

三、磁翻板液位計

1、在使用前應該先用校正磁翻板式液位計鋼將零位以下的小球設置成紅色，其它球設置成白色，這樣能方便觀看；

2、板式液位計測量的介質內部不應該含有固體雜質或者磁性物質等，以避免對浮子造成卡阻，導致測量不準確性；

3、打開的底法蘭，裝入磁性浮子（切記：重端帶磁性一端向上，不能倒裝。）；

4、磁翻板液位計的安裝位置，應該避開或者遠離物料介質進出口處，避免因物料流體局部區域的快速變化而影響液位測量的準確性；

5、磁翻板液位計當配有遠傳配套儀表的時候需要做到如下幾點：

  a 應該使遠傳配套儀表緊貼液位計主導管，并且用不銹鋼抱箍固定（不要用鐵質）

  b 遠傳配套儀表零位與液位計零位指示處在同一水平線上；

  c 遠傳配套儀表上感應面應緊貼主導管；

  d 遠傳配套儀表與顯示儀表連線，單獨穿保護管敷設或者用屏蔽二芯電纜敷設比較好；

  e 接線盒進線孔敷設后，一定要密封良好，以避免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或者調試完成后要及時蓋上。

6、必須要垂直安裝，磁翻板液位計（www.huoyumi.com）與容器引管之間應該裝有球閥，以便于檢修和清洗；

7、應該根據測量介質的情況，不定期的清洗主導管清除雜質以避免對浮子造成卡阻，導致測量不準確性；

8、對于超過一定長度的液位計，中間增加固法蘭或者耳攀作固定支撐比較好，以增加強度和克服自身重量；

9、在調試的時候應該先打開上部引管閥門，然后再緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應該避免介質急速?zèng)_擊浮子，引起浮子劇烈波動，影響顯示的準確性），觀察磁性紅白球翻轉是不是正常。然后關閉下引管閥門，打開排污閥，讓主導管內的液位下降。根據這個方法操作三次，屬于正常情況的，就可以投入運行（但腐蝕性等特殊液體除外）；

四、浮球液位計

浮球液位計正確使用方法:

（1）使用前首先檢查液位計是否在檢定周期內，否則，應進行校驗，不合格及時更換。

（2）傳感器應水平安裝，下入長度應符合技術要求。

（3）傳感器與防爆接線盒之間要連接緊固、嚴密，不得漏進雨水。

（4）接線要按使用說明書進行，不能短接或接錯。

（5）浮球液位計要工作在設定測量范圍內，不得超量程工作。

浮球液位計正確維護方法:

（1）傳感器在運行6個月至1年后，應進行外觀檢查和常規校驗。

（2）定期檢查傳感器是否受外力發生彎曲變形，以免造成卡球故障。

（3）定期檢查傳感器磁性感應開關元件是否老化失靈，每月不少于1次。

（4）傳感器檢定周期為1年。

（5）檢查浮球液位計保護套管不得有滲漏水現象。

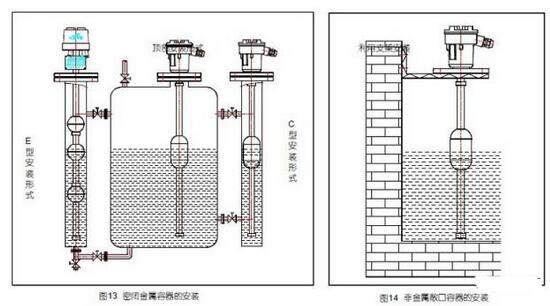

                                                       浮球液位計安裝
