在測試過程中，您是否遇到過這樣的問題：測試點很多，單臺數據采集設備的通道數無法滿足；測試點很分散，傳感器到數據采集設備的距離過長，線纜影響測量精度；在測試多個移動的設備時，多臺設備需要互相連接，可是移動設備又無法使用線纜連接。德維創的OXYGEN-NET功能將解決這些問題，使您的測試更加靈活！

OXYGEN-NET是用于將連接到同一以太網絡的多個德維創DEWE2/3設備，組合成一套完整的高通道數的測量系統。使用OXYGEN-NET組合成的系統，可以以更準確的精度和可靠性同步本地和多個分布式設備。

OXYGEN-NET的優勢一：拓撲方式靈活多變！

目前，OXYGEN-NET支持以下幾種同步和數據傳輸?shù)耐負浞绞剑?/span>

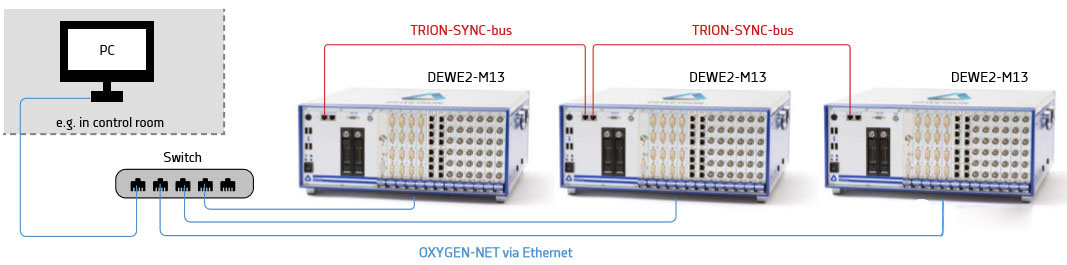

1. 使用TRION-SYNC-BUS同步

這種拓撲方式不需要外部時鐘源，所有節點通過德維創設備內部的TRION-SYNC-BUS連接在一起。系統以主機的內部時鐘為參考時鐘，所有獲取的數據都是同步的。這種拓撲方式只支持德維創的DEWE2/3系列設備，不支持第三方設備。適用場景：不需要時間標記的大通道數測試或分布式測試。

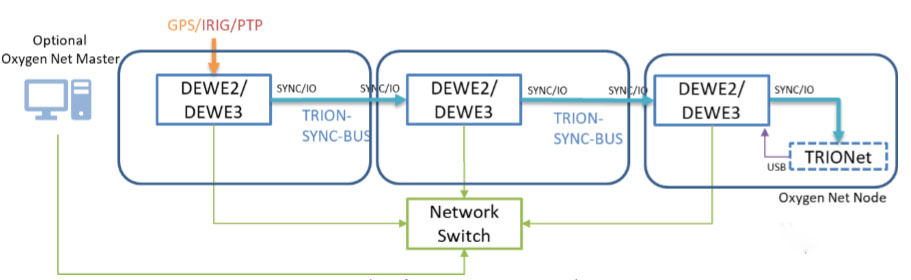

2. 使用外部時鐘源IRIG、PTP、GPS和TRION-SYNC-BUS

這種拓撲方式需要使用IRIG、PTP或GPS外部時鐘源，作為主機的德維創設備中需要加入Trion-Timing時間模塊。外部時鐘源信號給到主機，其余從節點通過TRION-SYNC-BUS與主機連接在一起。同樣的因為需要使用TRION-SYNC-BUS，這種拓撲方式也不支持第三方設備。適用場景：需要時間標記的大通道數測試或分布式測試。

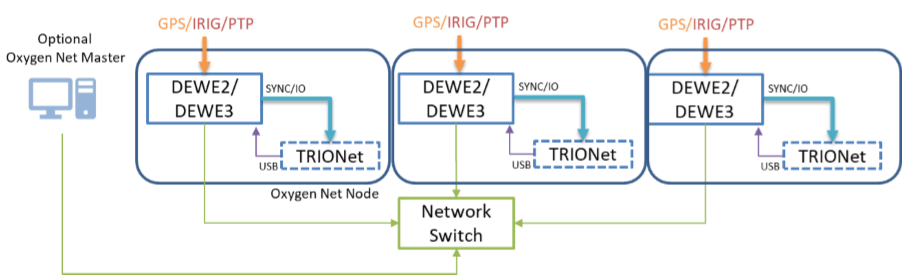

3. 使用外部時鐘源IRIG、PTP、GPS，不使用TRION-SYNC-BUS

這種拓撲方式需要使用IRIG、PTP或GPS外部時鐘源，并且在每一個德維創設備中需要加入Trion-Timing時間模塊。每一臺設備都以外部時鐘源為參考時鐘，這種拓撲方式解除了線纜連接的限制，并且因為不使用TRION-SYNC-BUS可以加入第三方設備。適用場景：無法使用線纜連接的移動測試。

OXYGEN-NET的優勢二：同步精度高！

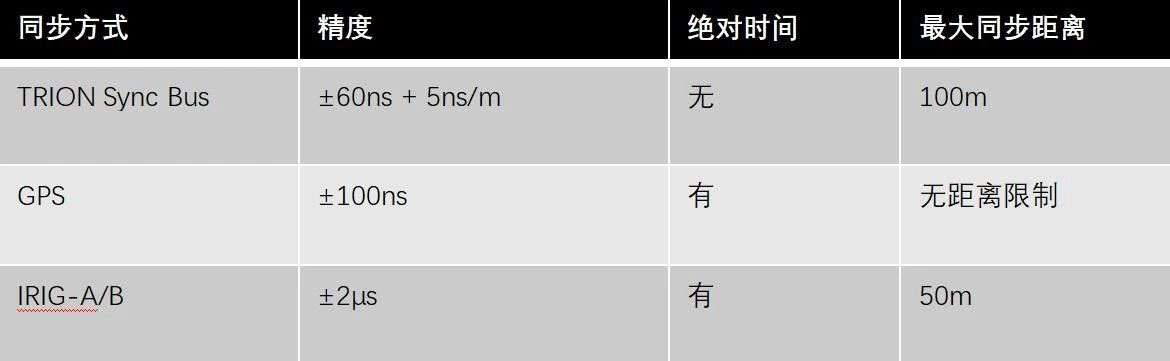

以上三種方式都可以以非常高的時間精度同步各個節點。

OXYGEN-NET的優勢三：數據傳輸速率高！

使用OXYGEN-NET可以選擇不同的數據傳輸方式，既可以選擇讓各個從節點將數據傳輸?shù)街鳈C進行存儲，也可以選擇各個從節點將數據保存在本地。使用OXYGEN-NET可以使各個節點將數據傳輸?shù)街鳈C時保持高速率！

?典型數據傳輸速率：80MB/s，高可達到10Gbits/s;

?16位數據：在100kHz的采樣率下可以傳輸350個通道；

?24位數據：在50kHz的采樣率下可以傳輸350個通道。

OXYGEN-NET的優勢四：操作簡單便捷！

使用OXYGEN-NET非常簡單便捷。首先將所有數采設備連接到同一個以太網網絡，并確保所有設備的IP地址都在同一網段，隨后打開德維創OXYGEN軟件，在軟件中有專門一組界面用于設置OXYGEN-NET，只需三步就可以配置完畢。

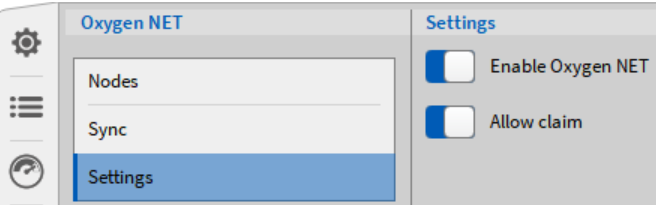

首先：啟用OXYGEN-NET功能，并啟用從站設備允許認領。

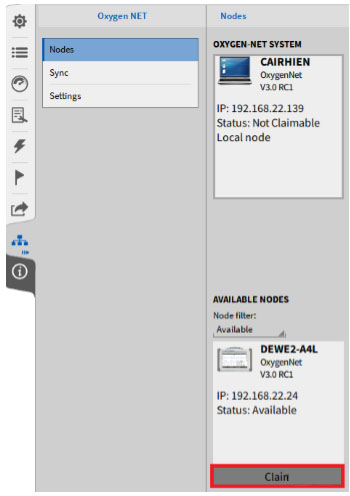

其次：如果你的設備IP地址設置正確，就可以在節點選項卡中看見你所有的主站和從站設備，主站在上方，從站在下方。

點擊從站下方的認領按鈕，從站設備就會移動到上部，表示從站已被主站認領，現在主站可以控制從站了。點擊釋放就可以釋放從站脫離主機控制。

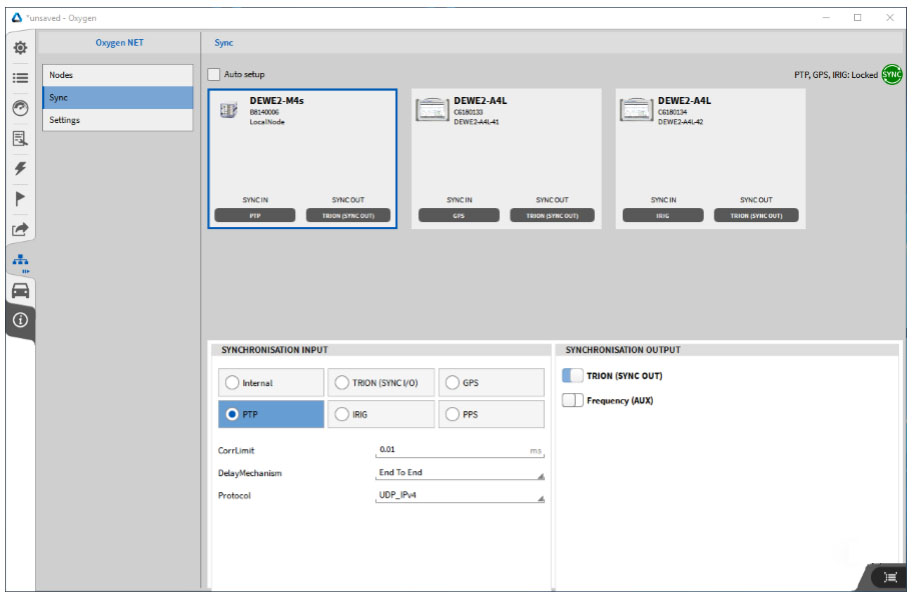

再次：根據硬件拓撲結構，在同步頁面中選擇相對應的同步方式。

然后檢查OXYGEN-NET設置頁面的右上角或者主頁面的左下角，當SYNC圖標顯示為綠色時代表所有節點已正確同步，可以開始測試。

總結：OXYGEN-NET以靈活的拓撲、高同步精度、高傳輸速率以及簡單便捷的設置方式，讓您的測試工作變的靈活便捷！
