功能全面的數據采集和分析軟件

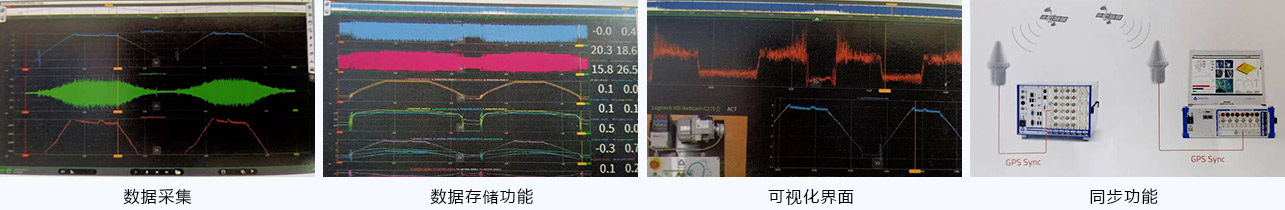

數據采集

數據采集是OXYGEN軟件強大的基礎功能，可以連續的同步采集不同種類的信號：模擬，數字，編碼器，CAN,網絡，視頻，GPS等等

＞ 模擬信號采樣率高達10MS/s,例如TRION?

＞ 數字和編碼器數據可以自動計算轉速和角度

＞ CAN(-FD)可通過DBC解碼，支持J1939兼容Vector VN-series（可選）

＞ 用于外部傳感器信號的以太網接收器

＞ 可以通過USB或者GIGE攝像機采集視頻信號

＞ 可以通過TRION?，GeneSys ADMA或者OxTSRT系列采集高精度GPS信號

數據存儲功能

OXYGEN的第二個核心功能就是數據存儲記錄。只需要點一下存儲按鈕就會把所有實驗數據記錄下來。選擇合適的硬件，記錄速率可達1GB/s，用戶無需擔心實驗過程中丟失數據

＞ 采集過程中可以回放數據

＞ 文件分割功能可以基于事件或者時間對文件進行分割處理

＞ 文件存儲為DMD-文件格式

＞ 存儲的文件可以在任何一個人裝有OXYGEN的電腦上打開（免費的）

可視化界面

＞ 合適的數據可視化界面使數據查看更加簡便

＞ 16種不同的顯示方式滿足數據顯示要求

＞ 高度自定義顯示界面滿足各種實驗要求

＞ 多界面設計可很好的預覽實驗數據

同步功能

＞ 通過使用TRION-BASE,TRION-TIMNG或TRION-VGPS模塊來實現多臺設備的數據同步采集，支持相對時間和時間同步

＞ 時間同步PTP（IEEE1588)，GPS和IRIG

＞ 相對時間同步PPS和TRION-SYNC-BUS

＞ 操作系統時間同步

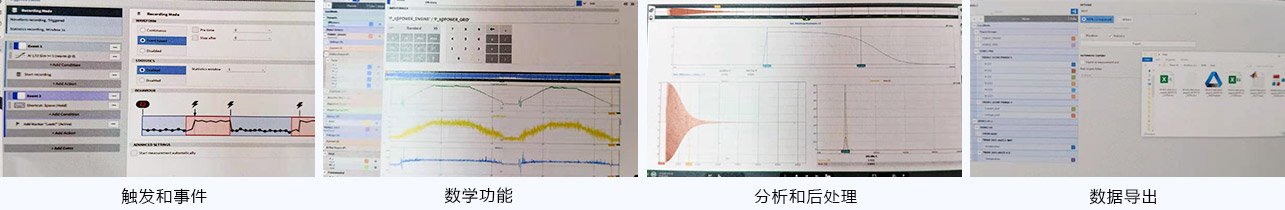

觸發和事件

軟件強大的觸發和事件功能存儲數據時，實現時間事件觸發功能，創建標記，實現數字輸出和對數據進行快照。用戶可以創建不同的事件，每個事件由一個或多個觸發條件和一個或多個動作指令組成

＞ 多種觸發條件：信號幅值（上升/下降沿，窗口）可以設置再觸發條件，也可以通過鍵盤或時間觸發

＞ 觸發功能可能用于軟件的開始停止存儲，報警以及數據快照和預先設定的文本標記

數學功能

＞ 用戶可自定義編輯創建數學計算通道，來滿足不同的數據處理要求：

＞ 基本數學公式和多種計算方法（三角函數，邏輯函數，邏輯函數和測量函數功能）

＞ 基于塊的統計功能平均值，有效值，小值/大值

＞ 高達10階的高通、低通、帶通和帶阻IIR-濾波

＞ 應變花測試45℃，60℃，90℃

＞ 用于軌道交通或者通訊信號噪音測試

分析和后處理

＞ 在完成試驗數據存儲后，OXYGEN可打開存儲數據完成后期數據處理和分析

＞ 使用多種數學函數和計算功能，得到更精準的數據

＞ 創建新的測試和顯示界面

＞ 通過鼠標右鍵直接框取區域，或者鼠標滾輪操作、或者使用多點觸控功能直接放大所選區域等多種方式實現數據區域和縮放

＞ 創建報告界面（見下面報告功能）

＞ 不同格式的數據導出

＞ 多臺電腦上進行數據處理（序列號免費）

數據導出

如果您需要使用第三方軟件對數據進行分析和編程，我們可以提供通過文件格式的導出

＞通過文件格式:CSV和TXT,可定義分隔符和時間戳

＞ 更多格式：Excel（.xlsx）,Matlab(MAT ver.7.2),ASAM MDF4(4.0 and 4.1)和DMD

＞ 選擇需要導出的數據通道以及時間區間

＞ 可在存儲結束后自動導出

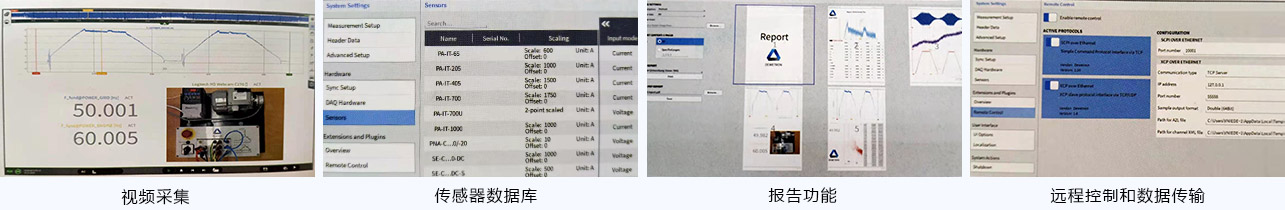

視頻采集

在采集傳感器信號的同時您是否希望加人視頻信號 OXYGEN可使用支持WIN10操作系統的USB攝像頭，或者是用我們的GIGE協議攝像頭，實現每幀的圖像同步采集。

＞支持USB-攝像頭和GgE攝像頭

＞存儲獨立的MKV視頻文件，可用于瀏覽和視頻編輯

傳感器數據庫

傳感器數據庫支持用戶自定義傳感器靈敏度類型等信息，以便直接應用于通道設置

>傳感器編輯操作簡便

>可編輯存儲傳感器名稱，出場編號和靈敏度信息，包括每個通道的配置，例如測量模式，濾波和激勵

>編輯好的傳感器庫，通過復制}粘貼，可用于所有的測量設備

報告功能

OXYGEN擁有完整的測試鏈，既具有采集分析、導出功能，還有報告生成功能

>獨立的報告設置界面(設置方式類似于軟件顯示界面)，界面可直接打印

>可以直接復制測試顯示界面內容到報告頁

>所有的測試顯示工具均可在報告界面使用

>每個引用的波形數據具有獨立的時間軸和時間戳，可在報告中體現不同時間的數據結果

>可以直接打印或者轉成PDF

遠程控制和數據傳輸

OXYGEN支持本地運行，同時可以通過遠程操作進行軟件設置、采集和其他功能選項設置

>基于以太網的SCPI，可以進行測試配置加載、采集控制和數據傳輸

>通過太網XCP，可進行軟件控制，并可將數據以ASAM標準傳輸?shù)綔y試臺( Vector CANape或ETAS INCA)，速率可達10ks/s

> Ethercat傳輸功能板卡 TRION- EtherCat

>CAN輸入和輸出(基于觸發或周期的發送數據
